《2025年同步测控优化设计九年级物理全一册北师大版》

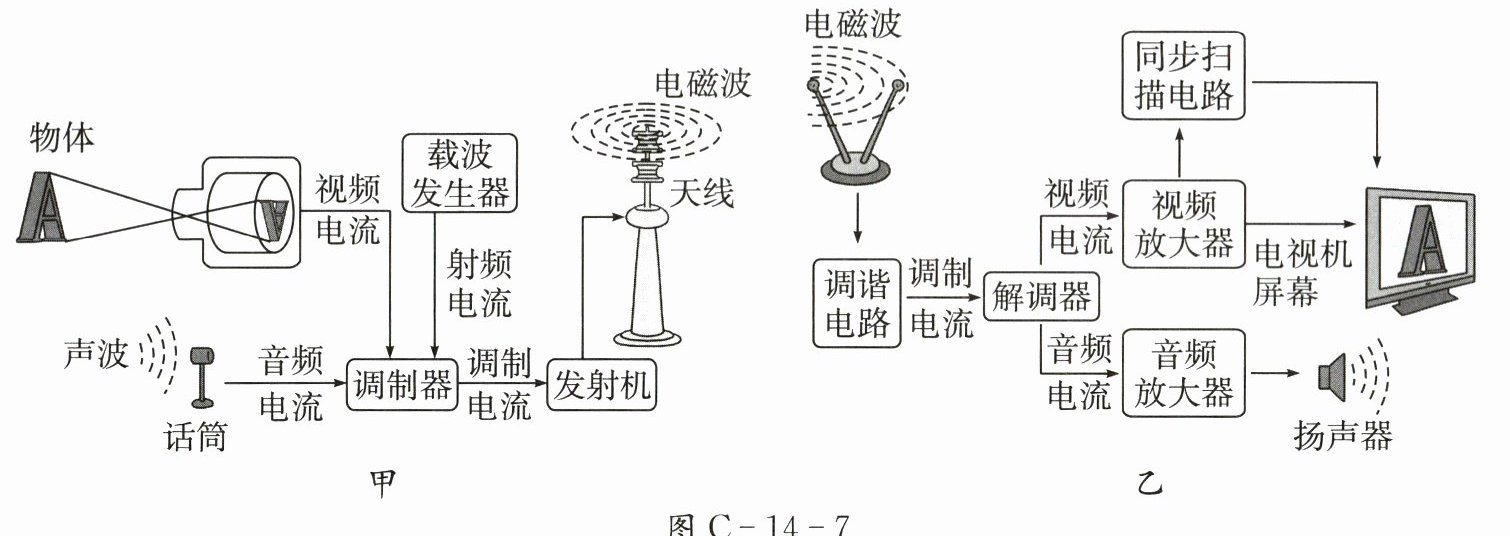

12. (4分)电视信号的发射和接收过程如图C-14-7所示。图C-14-7乙中电视机屏幕的作用是将接收的图像电信号还原成____,扬声器的作用是将音频电信号转换成____。

答案： 图像 声音

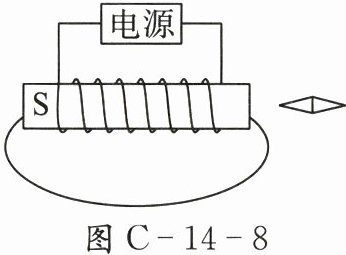

13. (4分)请根据图C-14-8中给出的信息,在图中标出电源的“+”极、小磁针的S极,并用箭头标出磁感线的方向。

答案：
如图 D-C-12 所示

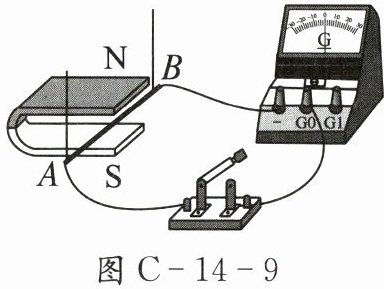

14. (10分)在“探究导体在磁场中运动时产生感应电流的条件”实验中,用绝缘细线将一根导体棒AB悬挂在蹄形磁体的磁场中,再将导体棒AB、灵敏电流计及开关用导线连成一个电路(如图C-14-9所示)。
(1)实验中通过观察____来判断电路中是否有感应电流产生。
(2)闭合开关,若保持蹄形磁体不动,左右移动导体棒AB,电路中____(选填“会”或“不会”)产生感应电流。
(3)通过实验可以得出结论:当闭合电路中的一部分导体在磁场中做____运动时,电路中就会产生感应电流。
(4)要使感应电流的方向发生改变,可采取的具体措施是____(写出一条即可)。
(5)如果将灵敏电流计换成____,就可以探究磁场对通电导线的作用。

答案：
(1)灵敏电流计的指针是否偏转
(2)会
(3)切割磁感线
(4)导体运动方向不变,改变磁场方向(或磁场方向不变,改变导体运动方向)
(5)电源

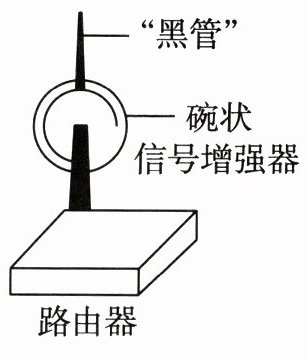

15. (8分)如图C-14-10所示,小华的爸爸在路由器的“黑管”上套了一个碗状信号增强器,但小华发现在路由器周围的不同位置,Wi-Fi分析仪检测到信号的增强程度并不同。影响信号增强效果的因素有哪些呢? 小华作出如下猜想:
猜想一:信号增强效果与信号增强器的材料有关。

猜想二:信号增强效果与信号增强器的凹面朝向有关。

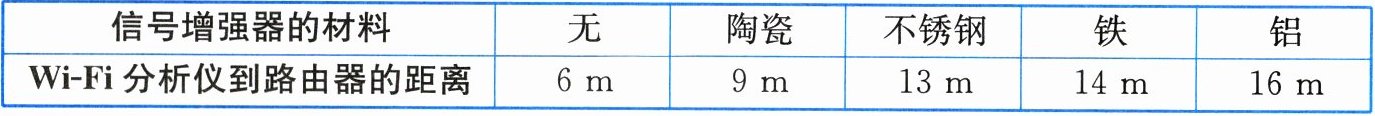

(1)为了验证猜想一,小华进行了如下实验:“黑管”发出稳定信号后,将不同材料的信号增强器凹面朝向Wi-Fi分析仪,同时直线移动Wi-Fi分析仪直到接收到的信号强度为50dB,测出Wi-Fi分析仪到路由器的距离,记录的数据如下表所示。
|信号增强器的材料|无|陶瓷|不锈钢|铁|铝|
|Wi-Fi分析仪到路由器的距离|6m|9m|13m|14m|16m|

实验中可以通过____反映信号增强器的信号增强效果。分析表中数据可知:在相同条件下,____材料的增强效果更好一些。
(2)为了验证猜想二,小华在“黑管”发出稳定信号后,分别在信号增强器凹面和凸面一侧距“黑管”相同距离处用Wi-Fi分析仪检测信号强度,发现凹面一侧信号的强度始终大于凸面一侧的,这说明猜想二是____(选填“正确”或“错误”)的。
(3)实验后,小华认为碗状信号增强器对路由器信号的增强效果除了跟材料有关外,可能还跟其他因素有关。他另取一个大小、形状均相同的铝制碗状信号增强器,将它的表面打磨粗糙,进行实验。这样操作的目的是研究碗状信号增强器对路由器信号的增强效果与____是否有关。

答案：
(1)Wi-Fi分析仪到路由器的距离 铝
(2)正确
(3)信号增强器表面的粗糙程度
