13. (2分)图C-13-8是小明家客厅的部分电路,请用笔画线代替导线,把三孔插座和带有开关的电灯接入电路,并标出火线、零线和地线。

答案：

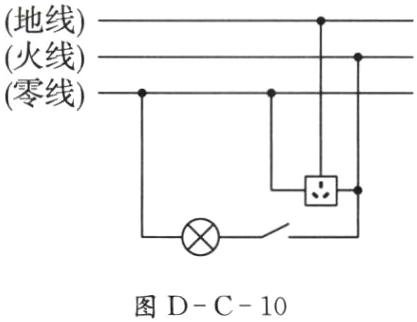

如图D-C-10所示

14. (10分)在“测量额定电压为2.5V的小灯泡的电功率”实验中：

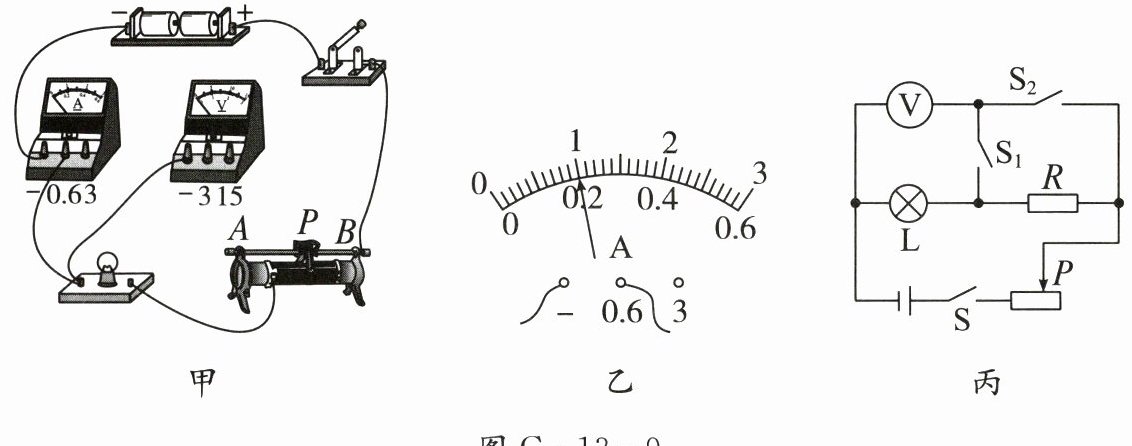

(1)请用笔画线表示导线将图C-13-9甲中的器材连接成完整电路。

(2)在连接电路时,开关应处于_________(选填“断开”或“闭合”)状态。
(3)正确连接电路,闭合开关,发现小灯泡不亮,电压表无示数,电流表有示数,则故障可能是小灯泡处_________(选填“短路”或“断路”)。排除故障后,移动滑动头使小灯泡正常发光,此时电流表的示数如图C-13-9乙所示,则小灯泡的额定功率为_________W。
(4)在没有电流表的情况下,用如图C-13-9丙所示的电路也可以测出小灯泡的额定功率。已知小灯泡的额定电压为Uₙ,定值电阻的阻值为R。实验步骤如下：
①只闭合开关S、$S_1,$调节滑动头,使电压表的示数为Uₙ。
②保持滑动头的位置不变,闭合开关$S_2,$断开开关$S_1,$此时电压表的示数为U。
可知小灯泡的额定功率Pₙ= _________(用Uₙ、U和R表示)。

答案：

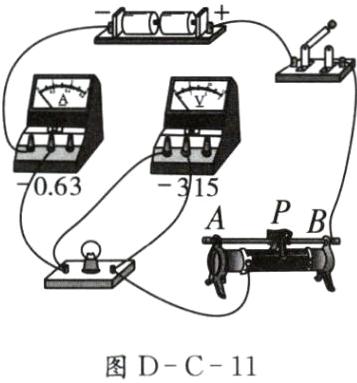

(1)如图D-C-11所示

(2)断开
(3)短路 0.5
(4)$\frac{(U-U_{额})U_{额}}{R}$

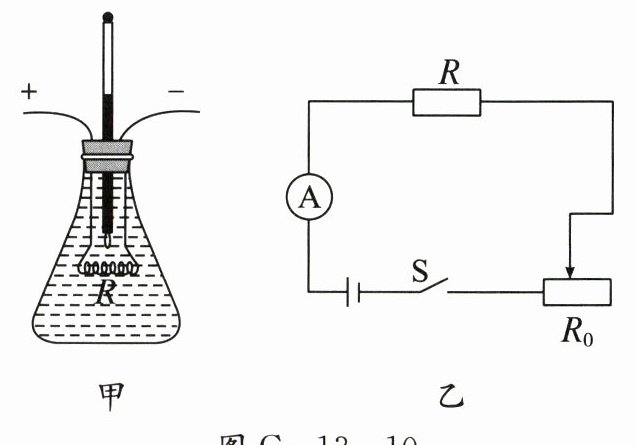

15. (10分)小华在进行“探究影响电流热效应的因素”实验时,将如图C-13-10甲所示的装置按照图C-13-10乙接入电路。
(1)小华保持通电时间一定,调节滑动变阻器,是在探究电流通过导体时产生的热量与______的关系。
(2)实验中,可以通过观察______来比较电流通过导体时产生热量的多少。

(3)实验中,锥形瓶内的液体应选择______(选填“水”或“煤油”)。
(4)小华要探究电热与电阻的关系,找来了与R阻值______(选填“相同”或“不同”)的电阻R',分别安装在如图C-13-10甲所示的两个相同装置中,然后将它们______(选填“串联”或“并联”)接入电路。

答案：
(1)电流
(2)温度计的示数变化量
(3)煤油
(4)不同 串联
