《2025年同步测控优化设计九年级物理全一册北师大版》

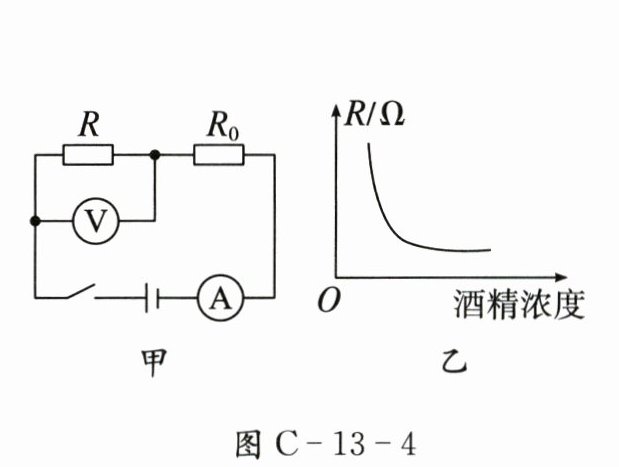

7. 饮酒后驾驶机动车会严重危害公共安全,属于违法行为。图C-13-4甲是某厂家设计的酒精测试仪的原理图,电源电压恒定,R₀为定值电阻,R为气敏电阻,其阻值与酒精气体浓度的关系图像如图C-13-4乙所示。闭合开关后,当酒精气体浓度增大时,下列说法正确的是( )。

A.电压表的示数变大
B.电流表的示数变小
C.电压表示数与电流表示数的比值不变


D.电路的总功率变大

答案： D

8. 图C-13-5甲是定值电阻R和灯泡L的U-I图像,将定值电阻R和灯泡L串联在如图C-13-5乙所示的电路中,闭合开关,此时电流表的示数为0.4A。下列说法错误的是( )。

A.电源电压为3V
B.电阻R的阻值为5Ω
C.电阻R的电功率为0.8W
D.灯泡L的电功率为1.2W

答案： D

9. (6分)电光源的发明,照亮了人类生活的每一个角落。过去常用的白炽灯是利用电流的______(选填“热效应”或“化学效应”)使灯丝达到白炽状态而发光的,发光效率较低。现在广泛使用节能、环保的LED灯,LED灯主要是用______(选填“纳米”“超导体”或“半导体”)材料制成的,LED灯与控制它的开关是______联的。

答案： 热效应 半导体 串

10. (4分)在家庭电路中,为保证各个用电器都能独立工作,各个用电器之间的连接方式是______。小明观察到家中电能表表盘上标有“3200imp/(kW·h)”的字样,他把电暖器单独接入自家电路中,电能表上的指示灯1min闪烁了48次,则该电暖器的实际功率是______W。

答案： 并联 900

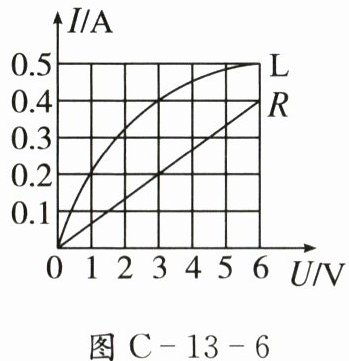

11. (4分)图C-13-6为灯泡L和定值电阻R的I-U图像,若将L和R并联在电压为3V的电源两端,干路电流为______A,电路工作1min消耗的电能为______J。

答案： 0.6 108

12. (4分)图C-13-7是一款潜水器深度表的自主启动装置简化电路图,电源电压恒为12V,R是探测力敏电阻,R₀是阻值为8Ω的定值电阻。当R₀两端的电压达到8V时,深度表自主启动记录深度,此时R的阻值是______Ω,R的电功率是______W。

答案： 4 4
