《2025年同步测控优化设计九年级物理全一册北师大版》

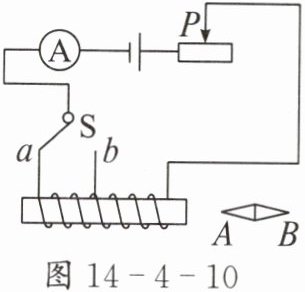

4. 如图 14 - 4 - 10 所示,可自由转动的小磁针静止时,A 端是______(选填“N”或“S”)极。将开关 S 由 a 换到 b,调节滑动变阻器的滑动头 P,保持电流表的示数不变,电磁铁的磁性______(选填“增强”“减弱”或“不变”)。

答案： N 减弱

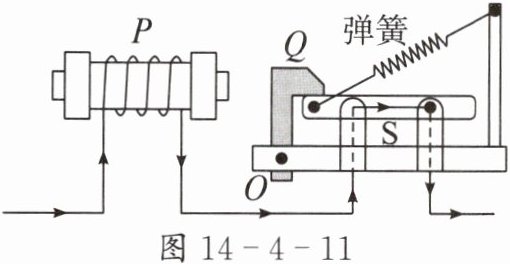

5. 图 14 - 4 - 11 是家庭电路中空气开关的原理图,当家庭电路中的电流过大时,图中 P 的磁性______,吸引 Q 向左旋转,弹簧拉起 S,切断电路。空气开关利用了电流的______效应。

答案： 增强 磁

6. 阅读短文,回答问题。
巨磁阻效应

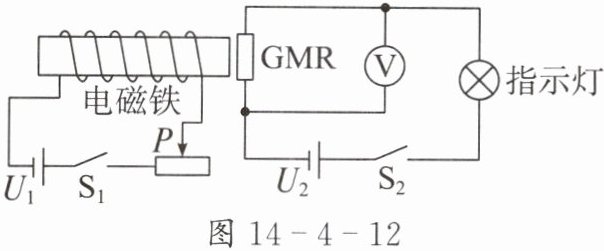

法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于研究巨磁阻效应而荣获诺贝尔物理学奖。巨磁阻效应是指某些材料的电阻在磁场作用下发生巨大变化的现象,这一发现大大提高了磁、电之间信号转换的灵敏度。如图 14 - 4 - 12 所示,电源电压保持不变,GMR 是巨磁阻,其阻值随着磁场的增强而显著减小。
(1)电磁铁是根据电流的______效应制成的。
(2)闭合 $ S_1 $、$ S_2 $,向左移动滑动头 P,指示灯______(选填“变亮”“变暗”或“亮度不变”)。
(3)若将 GMR 分别放在通电螺线管内部的不同位置,发现指示灯的亮度几乎不变,由此可以判断通电螺线管内部各处的磁场强弱是______(选填“相同的”或“不同的”)。

答案：
(1)磁
(2)变亮
(3)相同的

一、磁场对通电导线的作用
1. 通电导线在磁场中会受到______的作用,力的方向跟电流的______、磁场的______都有关系。
2. 左手定则：伸开______手,使拇指与四指在同一平面内并跟四指______,让磁感线______穿入手心,四指指向______方向,此时拇指所指的方向就是磁场对通电导线作用力的______。

答案： 1.力 方向 方向 2.左 垂直 垂直 电流 方向

 二、电动机
1. 基本构造：直流电动机模型主要由能够转动的线圈(叫作______)和固定不动的磁体(叫作______)等组成。
2. 原理：______线圈在______中受力而运动。
3. 换向器的作用：每当线圈转过______时,线圈的______使它可以冲过平衡位置,同时______自动改变通入线圈的______,使线圈连续转动。
4. 能量的转化情况：电动机通电时转子转动,______能转化为______能。

答案： 1.转子 定子 2.通电 磁场 3.平衡位置 惯性 换向器 电流方向 4.电 机械
