三、电磁阀

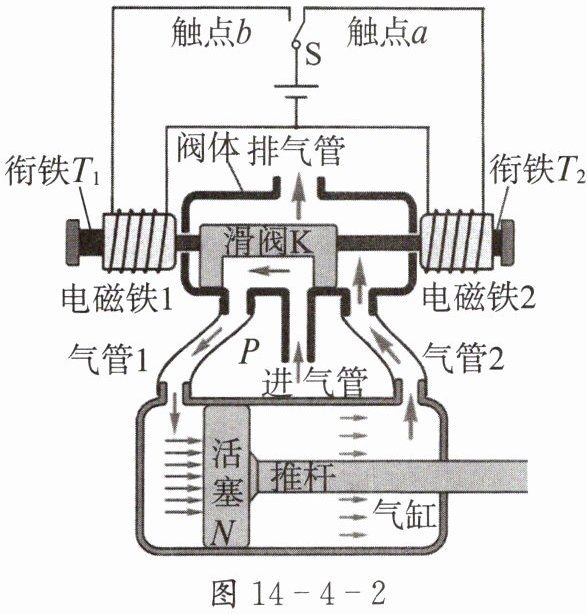

公共汽车利用压缩空气开关控制车门的过程利用了电磁阀。如图 14 - 4 - 2 所示,这是公共汽车开门的工作原理图。那么当司机要关闭车门时,将开关 S 接通______,左侧电磁铁 1 通电,衔铁______被吸入线圈中,则横杆将阀体中的滑阀 K 推到______端,储气筒 P 中的压缩空气就通过气管 2 进入气缸右部,推动活塞 N 向______运动,使车门关闭。

答案： 触点b T₁ 右 左

1. 关于电磁铁,下列说法正确的是( )。

A.电磁铁内部的铁芯最好用铝制成
B.电磁铁的磁极极性不能改变
C.电磁铁磁性的强弱与通入电流的方向有关
D.电磁铁磁性的强弱与通入电流的大小有关

答案： D

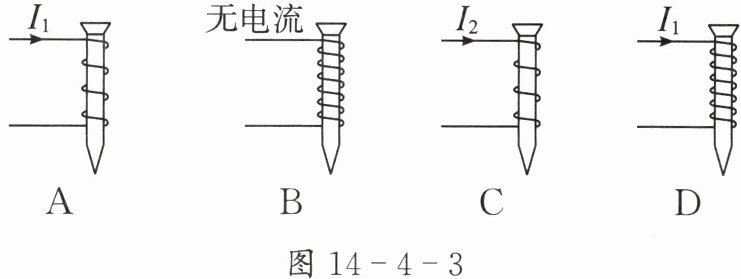

2. 小明在学习了电磁铁的知识后,自己动手用铁钉、电池和导线制作了几个电磁铁,如图 14 - 4 - 3 所示,已知 $ I_1 ＞ I_2 $,则磁性最强的是( )。

答案： D

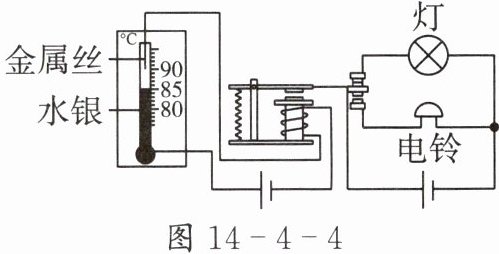

3. 图 14 - 4 - 4 是一个利用电磁继电器工作的温度自动控制装置,下列说法不正确的是( )。


A.水银是导体
B.电铃响说明温度低于 $ 90^{\circ}C $
C.灯亮说明温度低于 $ 90^{\circ}C $
D.灯和电铃不能同时工作

答案： B

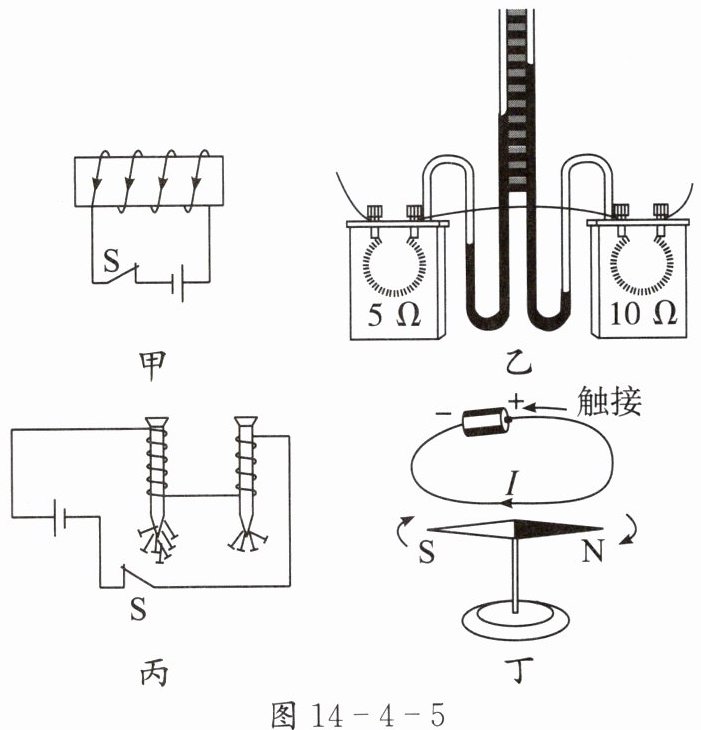

4. 关于图 14 - 4 - 5,下列说法正确的是( )。

A.甲装置中电磁铁的左侧是 N 极
B.乙装置可用来探究电流通过导体时产生热量的多少与电流大小的关系
C.丙装置可用来演示电磁铁的磁性强弱与电流大小的关系
D.丁装置可用来演示电流的磁效应

答案： D
