《2025年同步测控优化设计九年级物理全一册北师大版》

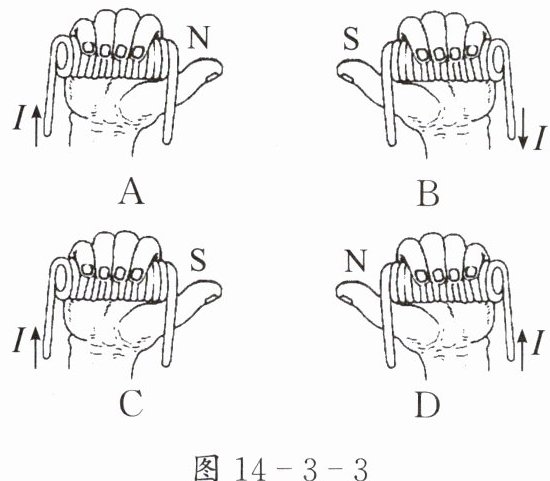

3. 根据通电螺线管中电流的方向判断通电螺线管的磁极极性,图 14 - 3 - 3 中做法正确的是( )。

答案： A

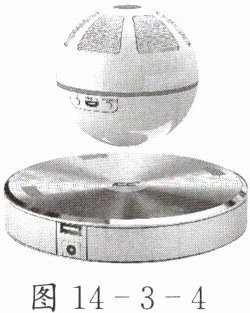

4. 磁悬浮音箱由底座和球体两部分组成,底座通电后会产生磁场,球体能实现凌空悬浮,如图 14 - 3 - 4 所示,底座上的调节旋钮可使球体小幅度升降。下列说法不合理的是( )。


A.球体内可能暗藏磁体
B.底座的工作原理与奥斯特实验的相似
C.升降调节旋钮可能是一个变阻器
D.球体升高后所受的磁力增大

答案： D

5. 1820 年,物理学家____在课堂上做实验时发现：当导线中通过电流时,它下方的磁针发生了偏转。他对此怀着极大的兴趣又做了许多实验,终于证实了电流周围存在着____。

答案： 奥斯特　磁场

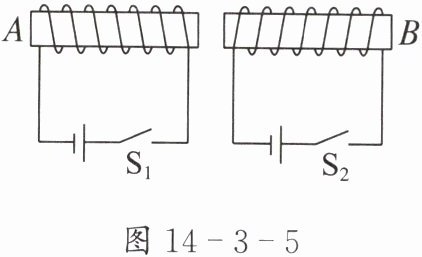

1. 如图 14 - 3 - 5 所示,闭合开关$ S_1、$$S_2,$两个通电螺线管的相互作用情况以及 A、B 端的磁极极性分别是( )。


A.相斥,A 端为 N 极,B 端为 N 极
B.相斥,A 端为 S 极,B 端为 S 极
C.相吸,A 端为 S 极,B 端为 N 极
D.相吸,A 端为 N 极,B 端为 S 极

答案： A

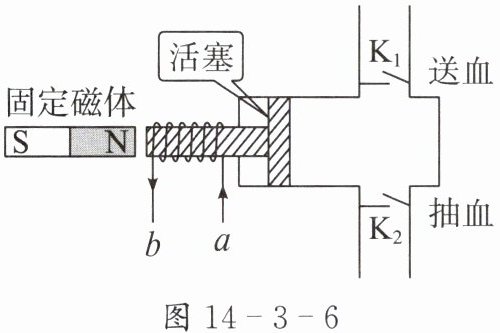

2. 心脏泵可以短时间替代人体心脏进行工作,它的工作原理如图 14 - 3 - 6 所示,将线圈 ab 固定在活塞一端,利用其通电时与固定磁体间的相互作用带动活塞运动,从而使血液定向流动。阀门$ K_1、$$K_2 $都只能单向开启,反向则封闭管路。当线圈中的电流从 a 流向 b 时,下列说法正确的是( )。


A.线圈 ab 周围有磁场和磁感线
B.线圈 ab 左端是 N 极
C.活塞将向左运动
D.此时心脏泵处于送血状态

答案： C

3. 螺线管是汽车启动器的一个重要部件,驾驶员转动钥匙发动汽车时,相当于给螺线管通电。如图 14 - 3 - 7 所示,小磁针(可自由转动)静止时左端为____极,电源的 A 端为____极。

答案： N　负

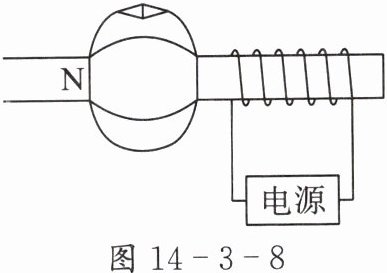

4. 如图 14 - 3 - 8 所示,请标出电源的“+”极、“-”极和小磁针的“N”极。

答案：

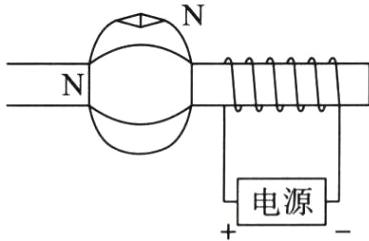

如图D-14-2所示图D-14-2
