《2025年同步测控优化设计九年级物理全一册北师大版》

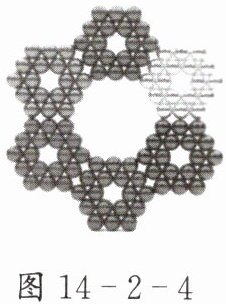

1. 巴克球是一种由多个带磁性的金属圆球组成的益智玩具,借助金属球超强的磁性,可组合出众多的造型,如图14-2-4所示。下列有关巴克球的说法正确的是( )。


A.巴克球周围磁场的磁感线都是从S极指向N极
B.巴克球对放入其磁场中的金属一定有力的作用
C.巴克球组合出的造型不同,其磁极的个数就不同
D.巴克球周围磁场的分布是不均匀的

答案： D

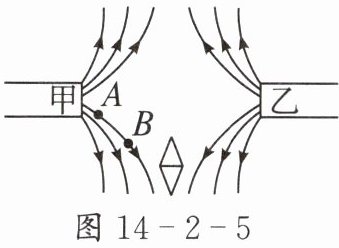

2. 两个磁极间的磁场分布如图14-2-5所示,可自由转动的小磁针静止,则( )。


A.小磁针的下端是N极
B.甲端为S极
C.A、B两点的磁场强弱相同
D.磁极周围磁场的磁感线是真实存在的

答案： A

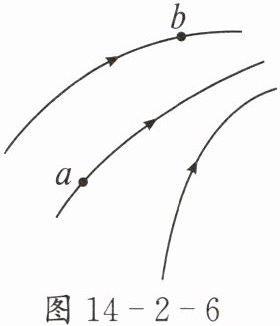

3. 磁体周围存在磁场,电荷周围存在电场,电场和磁场有许多相似之处,根据磁场的性质可以推知电场的相关性质,例如电场线起始于正电荷,终止于负电荷等。某一电场区域的电场线如图14-2-6所示,下列说法错误的是( )。


A.电场线是虚拟的,所以电场也不是实际存在的
B.b点的电场比a点的电场强
C.电场线和磁感线一样,都不能相交
D.电场线上每一点的切线方向就是该点的电场方向

答案： A

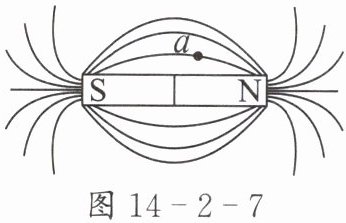

4. 如图14-2-7所示,请在图中用箭头标出a点的磁感线方向。

答案：

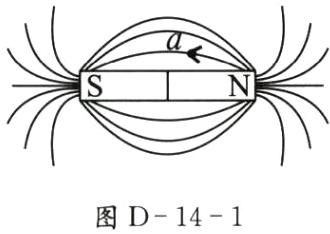

如图D-14-1所示

5. 阅读短文,回答问题。

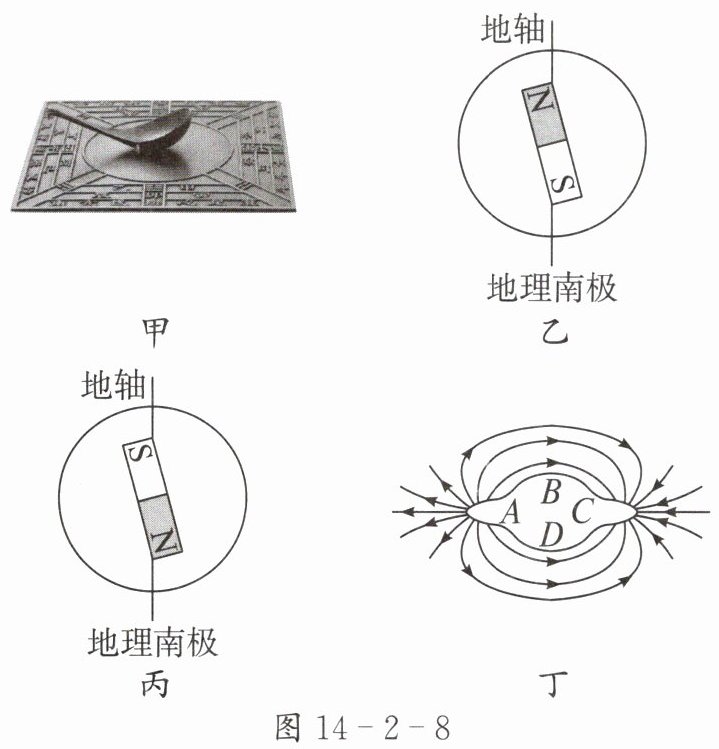

指南针是我国古代的四大发明之一。司南是战国时期发明的一种指南针,如图14-2-8甲所示,它由青铜盘和磁勺组成,磁勺位于光滑青铜盘的中心,可以自由转动。古文《论衡》中记载：“司南之杓,投之于地,其柢指南。”将司南放在地上,静止时它的勺柄指向南方。司南能够指示方向,是利用了地磁场的作用。

(1)假设地磁场是由地球内部的一块大磁体产生的,图14-2-8乙和丙中的两个示意图能合理描述这块大磁体的是图14-2-8____。
(2)司南的勺柄应为该磁体的____(选填“N”或“S”)极。
(3)某物理研究所尝试利用一块天然磁石制作一个“司南”,图14-2-8丁为天然磁石周围磁场的磁感线分布情况,则应将磁石的____(选填“A”“B”“C”或“D”)处打磨成勺柄。

答案：
(1)丙　
(2)S　
(3)C
