《2025年同步测控优化设计九年级物理全一册北师大版》

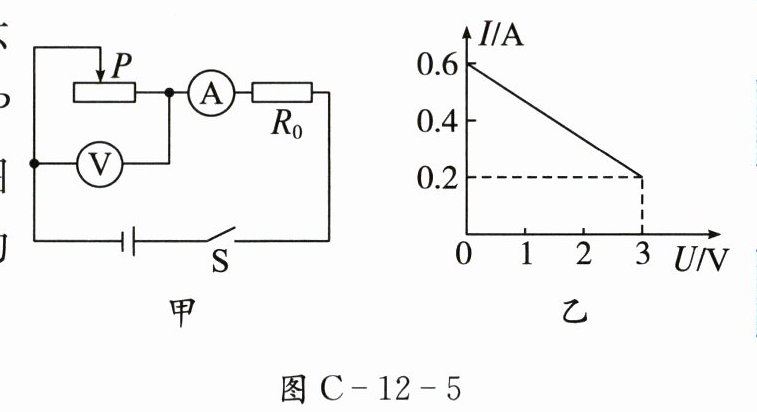

7. 如图C-12-5甲所示,电源电压保持不变。闭合开关S,将滑动变阻器的滑动头P从最左端移至最右端,记录电表的示数,图C-12-5乙是电流表示数与电压表示数的关系图像。下列说法正确的是( )。

A.定值电阻$R_0$的阻值是10Ω
B.电源电压为5.0V
C.滑动变阻器接入电路的阻值变化范围是5～15Ω
D.当滑动变阻器的滑动头P移至中点时,电流表的示数是0.3A

答案： D

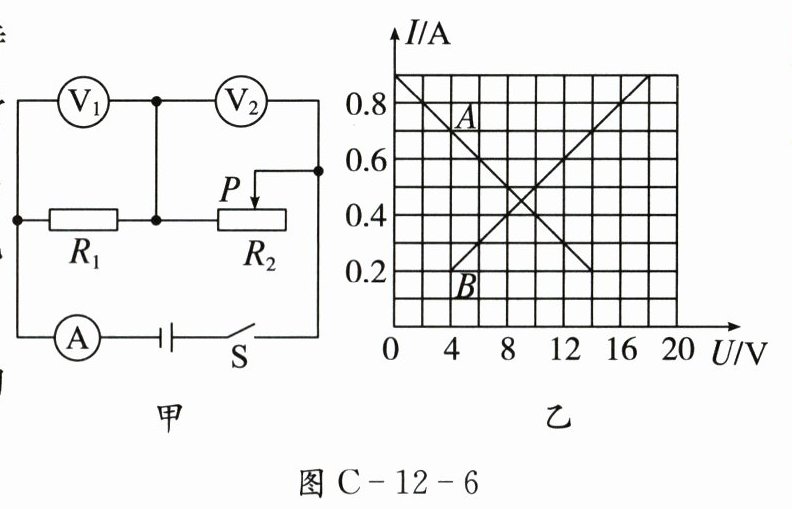

8. 如图C-12-6甲所示,电源电压保持不变。闭合开关S,当滑动变阻器的滑动头P从最右端移到最左端的过程中,$R_1$、$R_2的I-U$图像如图C-12-6乙所示。下列判断正确的是( )。

A.电流表A的示数变大,电压表$V_1$的示数变小,电压表$V_2$的示数变大
B.电源电压为17V
C.滑动变阻器$R_2$的最大阻值为20Ω
D.电压表$V_2$示数的变化量与电流表A示数的变化量的比值保持不变

答案： D

9. (4分)LED灯已广泛应用于日常生活中,制作LED灯的主要材料是______(选填“半导体”或“超导体”)。图C-12-7为电子屏播放的标语,显示屏中的“增”有部分未显示,其他部分正常发光,则未发光部分与其他发光部分之间是______联的。

答案： 半导体　并

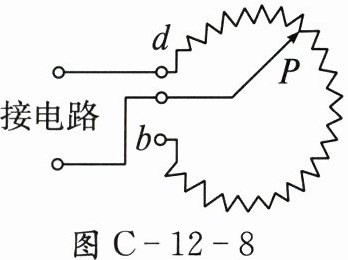

10. (6分)收音机中用来调节音量大小的电位器实际相当于______。其原理如图C-12-8所示,若要使音量增大,滑动头P应向______(选填“b”或“d”)端转动,此时电路中的电流______(选填“增大”或“减小”)。

答案： 滑动变阻器　d　增大

11. (4分)现有一个阻值为2Ω的电阻$R_1$与一个阻值为5Ω的电阻$R_2$,若把这两个电阻串联起来接入电路,则$R_1$、$R_2$两端的电压之比为______,通过$R_1$、$R_2$的电流之比为______。

答案： 2∶5　1∶1

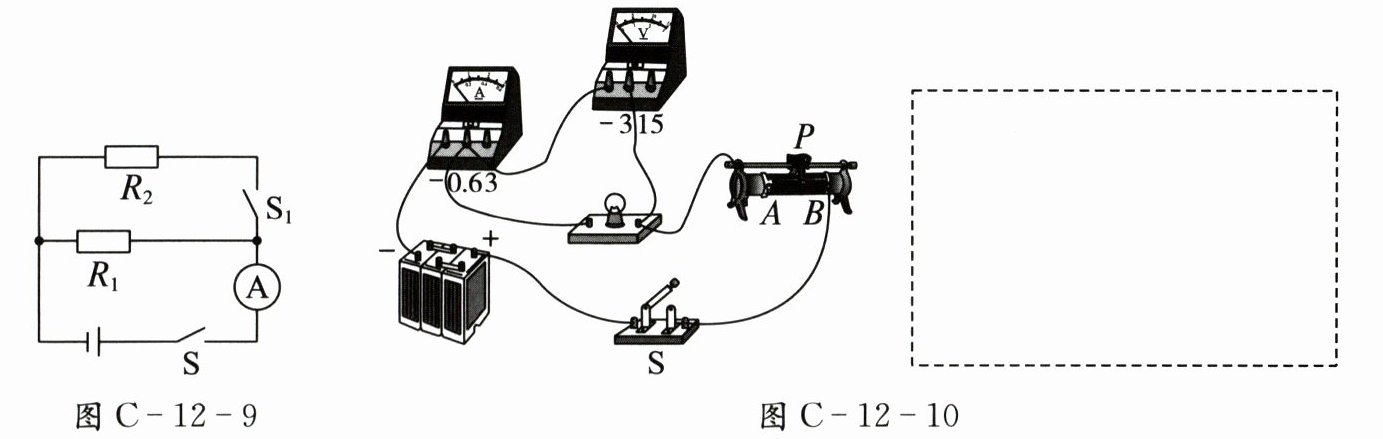

12. (4分)如图C-12-9所示,电源电压保持不变,定值电阻$R_1 = 10Ω$。只闭合开关S时,电流表的示数为0.3A；同时闭合开关S、$S_1$时,电流表的示数为0.4A,则电源电压为______V,定值电阻$R_2$的阻值为______Ω。

答案： 3　30
