《2025年同步测控优化设计八年级物理上册北师大版》

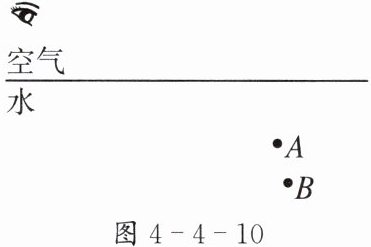

4. 如图4-4-10所示,某人看到水中$A$处有一个发光点,但是实际上发光点的位置在$B$处。请画出人看到发光点的光路图(保留作图痕迹)。

答案：

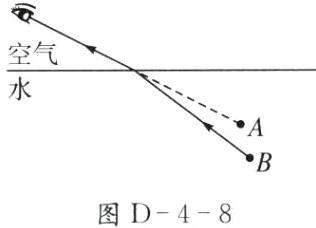

如图D-4-8所示。

5. (2024·山西长治期末)阅读短文,回答问题。
光纤的奥秘
通信用的激光要在一种专门制造的玻璃纤维内传播,这种玻璃纤维称为光导纤维,简称光纤。
光可以从弯曲的光纤的一端传到另一端,而不会“溜”出去,这是为什么呢？

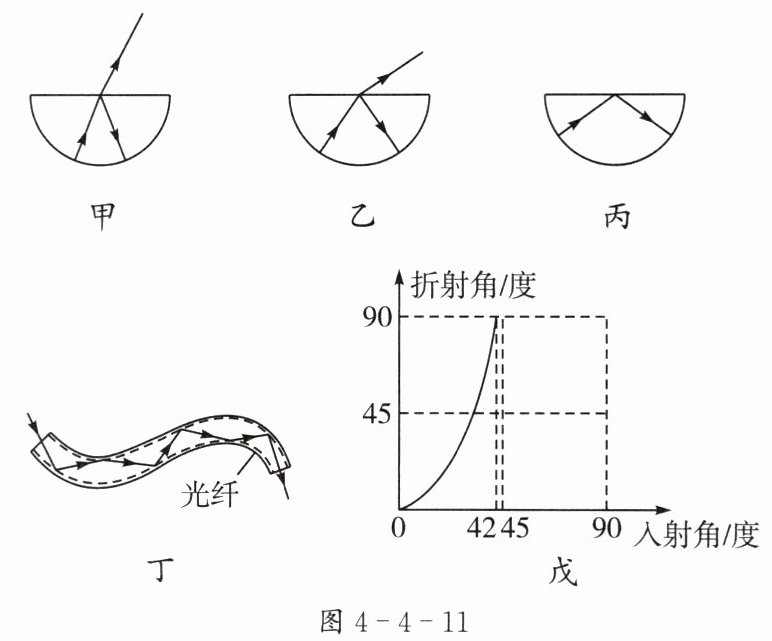

原来,光从玻璃中斜射入空气中时,折射角大于入射角(如图4-4-11甲所示),当入射角增大时,折射角也增大(如图4-4-11乙所示),当入射角增大到某一角度时,折射角达到$90^{\circ}$。入射角再增大时,折射光完全消失,只剩下反射光(如图4-4-11丙所示),这样光就在光纤中传播,而不会“溜”出去(如图4-4-11丁所示),这种现象叫作光的全反射。光发生折射,折射角为$90^{\circ}$时对应的入射角称为临界角。图4-4-11戊是光从某种玻璃中射入空气中时,折射角随入射角的变化而变化的图像。

数以万计的玻璃纤维构成的玻璃纤维束不仅能传导光能,也能将图像从一端传到另一端。
(1)光从空气中射向玻璃中时,______(选填“会”或“不会”)发生全反射现象。
(2)光发生全反射时,入射角______(选填“大于”或“小于”)临界角；若光从玻璃(图4-4-11戊对应的玻璃)中射向空气中时发生全反射,则入射角必须满足的条件是______。
(3)请你写出光纤的一个具体应用：_。

答案：
(1)不会
(2)大于 入射角大于42°
(3)光纤通信(合理即可)
