《2025年基础训练大象出版社八年级物理上册人教版》

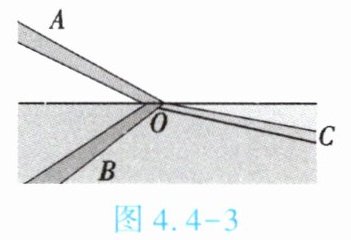

3. (★★)(双选)如图4.4-3所示是一根直树枝斜插在湖水中的示意图,下列分析正确的是【AD】

A.OB是树枝反射形成的像
B.OB是树枝折射形成的像
C.OC是树枝在水中的部分
D.OC是树枝折射形成的像

答案： AD

4. (★★)如图4.4-4所示,清澈平整水面下的“射灯”射出一束光。从水中斜射到水与空气的界面时将发生反射和折射,若入射光线与界面成53°,反射光线与折射光线夹角为100°,则反射角大小为37°,折射角大小为43°。

答案： 37°
43°

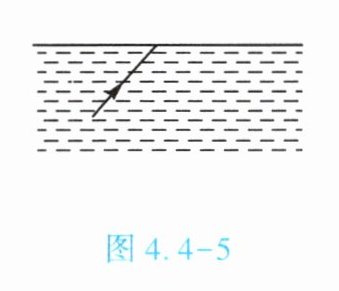

5. (★★)光线从水中射入空气中,在图4.4-5中画出反射光线和折射光线的大致光路。
]

答案：

1. (★★)如图4.4-6所示,斜插在水中的筷子,看起来水下部分向上“弯折”,这是由于光从水中进入空气中发生折射造成的。我们所看到的水下部分的筷子其实是实际筷子的虚像。
]

答案： 上
水
空气
折射
虚

2. (★★★)(双选)我国的语言文字丰富多彩,下列成语所描述的光现象与其成因对应正确的是【CD】
A.“镜花水月”——光的折射
B.“一叶障目”——光的反射
C.“立竿见影”——光的直线传播
D.“海市蜃楼”——光的折射

答案： CD

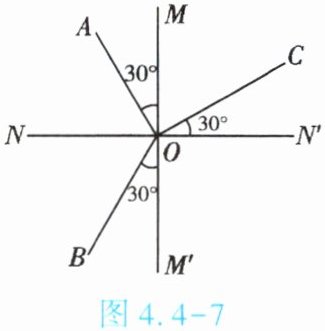

3. (★★)如图4.4-7所示是一束光射到空气和玻璃的界面后,在两种物质中传播的路线,相互垂直的两条直线分别表示界面和法线。由图可知,入射光线是BO,折射角的大小为30°,界面的右(填“左”或“右”)侧是玻璃。
]

答案： BO
30°
右

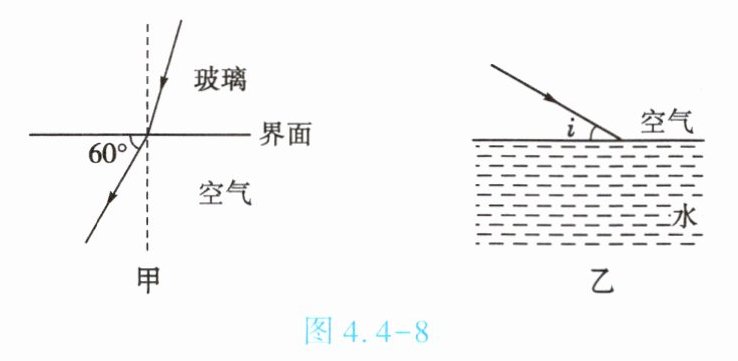

4. (★★)一束光线从玻璃斜射入空气中,如图4.4-8甲所示,则折射角为30°。一束光线由空气斜射入水中,如图4.4-8乙所示,当夹角i增大时,折射角将减小(填“增大”“减小”或“不变”)。
]

答案： 30°
减小
