6. (★★★)在“探究凸透镜成像的规律”实验中:

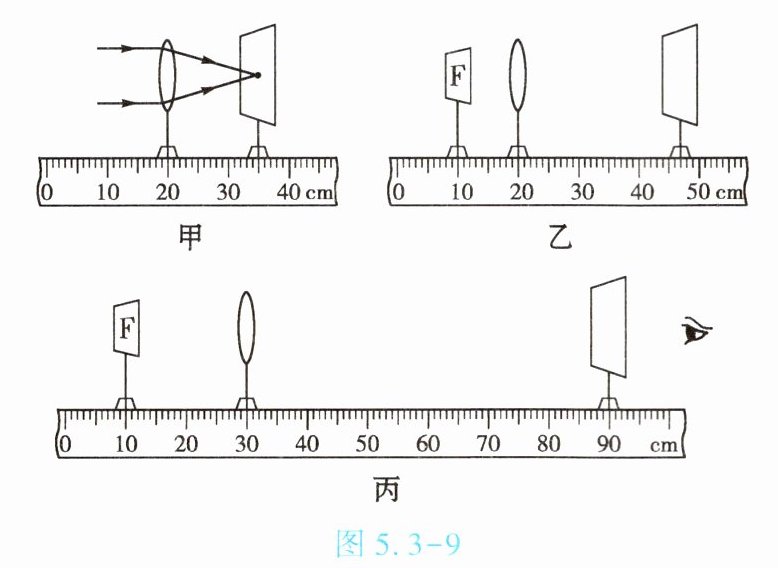

(1)如图5.3-9甲所示,让平行光正对着凸透镜照射,左右移动光屏,直到光屏上出现一个最小、最亮的光斑,测得凸透镜的焦距f=15.0cm。
(2)如图5.3-9乙所示,保持F形光源和凸透镜的位置不变,左右移动光屏,在光屏上能否得到清晰的像?为什么?答:不能,理由是物距小于一倍焦距。
(3)如图5.3-9丙所示,F形光源能在光屏上形成清晰的像,此像 是放大、倒立的实像。如果此时撤去光屏,人眼在如图5.3-9丙所示的位置能(填“能”或“不能”)直接看到F形光源的实像。
(4)在图5.3-9丙中,保持凸透镜的位置不变,如果F形光源向左移动5cm,为了在光屏上得到一个清晰的像,光屏应该向左(填“左”或“右”)移动。

答案： 15.0
不能
物距小于一倍焦距
放大
倒
立
能
左

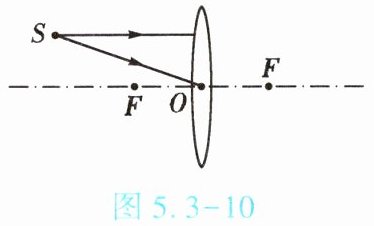

7. (★★)如图5.3-10所示,点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线,并标出点光源发出的光经凸透镜后所成的像点S'。

答案：
