《2025年基础训练大象出版社八年级物理上册人教版》

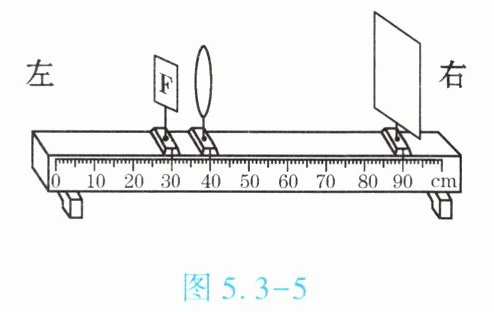

2. (★★★)图5.3-5所示为小明做“探究凸透镜成像的规律”实验装置图。凸透镜的焦距为15cm,要使F形光源在光屏上成清晰的像,在F形光源、凸透镜和光屏三者中,只移动其中的一个,其余两个不动,下列措施可行的是【C】

A.光屏向左移动
B.光屏向右移动
C.F形光源向左移动
D.凸透镜向左移动

答案： C

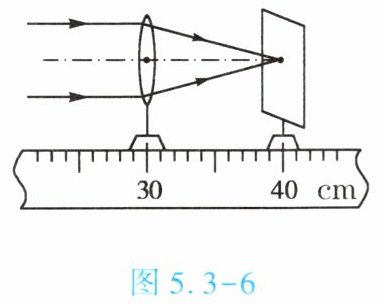

3. (★★★)如图5.3-6所示,一束平行光经过一凸透镜,调节光屏的位置,直到在屏上得到一个最小、最亮的光斑。小明用此凸透镜做“探究凸透镜成像的规律”实验,当物体距凸透镜30cm时,重新调节光屏的位置,可得清晰的【A】

A.倒立、缩小的实像
B.倒立、等大的实像
C.倒立、放大的实像
D.正立、放大的虚像

答案： A

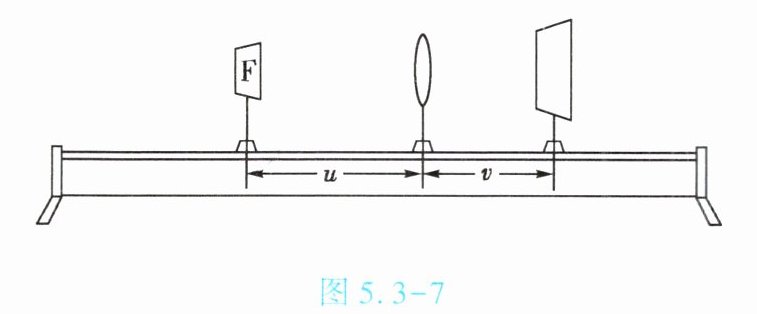

4. (★★★)(双选)小明利用如图5.3-7所示的装置“探究凸透镜成像的规律”。将F形光源放在凸透镜左侧适当位置,调整光屏到凸透镜的距离,使F形光源在光屏上成清晰的像,分别测出物距u和像距v,实验数据如下表。

|序号|1|2|3|4|5|
|物距u/cm|60|30|20|15|12|
|像距v/cm|12|15|20|30|60|
下列说法正确的是【BC】
A.该凸透镜的焦距为20cm
B.从序号为1的实验到序号为5的实验,成在光屏上的像越来越大
C.当u= 45cm时,移动光屏,可在光屏上成倒立、缩小的清晰实像
D.若换用焦距为5cm凸透镜重复实验,对应的像距都会变大

答案： BC

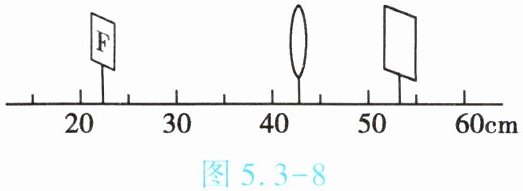

5. (★★★)小华用光具座研究凸透镜成像规律,按如图5.3-8调整完毕,在光屏上得到F形光源清晰的像(图中未画出)。保持F形光源、凸透镜、光屏位置不变,小华用不透光的纸板遮住凸透镜上半部分,则在光屏上观察到的像是【C】

A.F形光源的上半部分,亮度变暗
B.F形光源的下半部分,亮度变暗
C.完整的F形光源,亮度变暗
D.完整的F形光源,亮度不变

答案： C
