《2025年同步轻松练习八年级物理上册人教版》

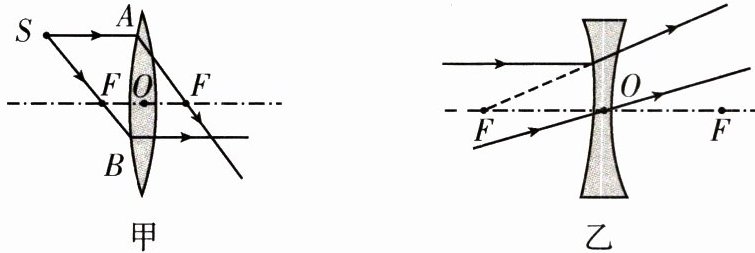

例4 请根据凸透镜和凹透镜对光的作用完成下图中光路。

答案：

1. 如图所示,把一块玻璃分割成5块,其中1、2、3、4是凸透镜,5是凹透镜。

答案： 1、2、3、4　5

2. 如图所示,一束光经过一个透镜(在框内,没画出)后会聚于主光轴上的点$ A $,取走透镜后,光会聚于点$ B $,则该透镜起到发散(填“会聚”或“发散”)的作用,是凹透镜。由此说明,能使光会聚于一点的透镜不一定(填“一定”或“不一定”)是凸透镜。

答案： 发散　凹　不一定

3. 如图所示,小安利用平行光照射凸透镜后交于$ A $点,说明凸透镜对光有会聚作用。小安认为$ A $点就是该透镜的焦点,他的观点错误(填“正确”或“错误”),理由是平行于凸透镜主光轴的光经折射后会交于凸透镜的焦点，图中平行光与凸透镜的主光轴未平行。

答案： 会聚　错误　平行于凸透镜主光轴的光经折射后会交于凸透镜的焦点，图中平行光与凸透镜的主光轴未平行

4. 请在图中画出入射光线通过凹透镜后的折射光线。

答案：
如图所示
