《2025年同步轻松练习八年级物理上册人教版》

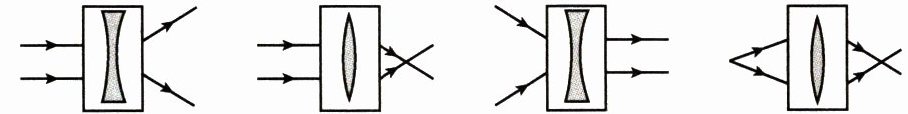

例2 下图所示的方框中各有一个透镜,图中画出了光线通过透镜后的传播方向,请在方框中填入适当的透镜。

答案：

解析 凸透镜对光有会聚作用,凹透镜对光有发散作用。图甲中,平行光线经透镜后变得比原来发散,故图甲方框中为凹透镜；图乙中,平行光线经透镜后交于一点,变得会聚,故图乙方框中为凸透镜；图丙中,会聚光线经透镜后变为平行光,比原来发散,故图丙方框中为凹透镜；图丁中,发散光线经透镜后变为会聚光线,故图丁方框中为凸透镜。

答案 如图所示

知识点三 焦点和焦距
1. 焦点：通过实验还可以发现,凸透镜能使跟主光轴平行的光会聚在主光轴上的一点,这个点叫作凸透镜的焦点。
2. 焦距：焦点到凸透镜光心的距离叫作焦距。

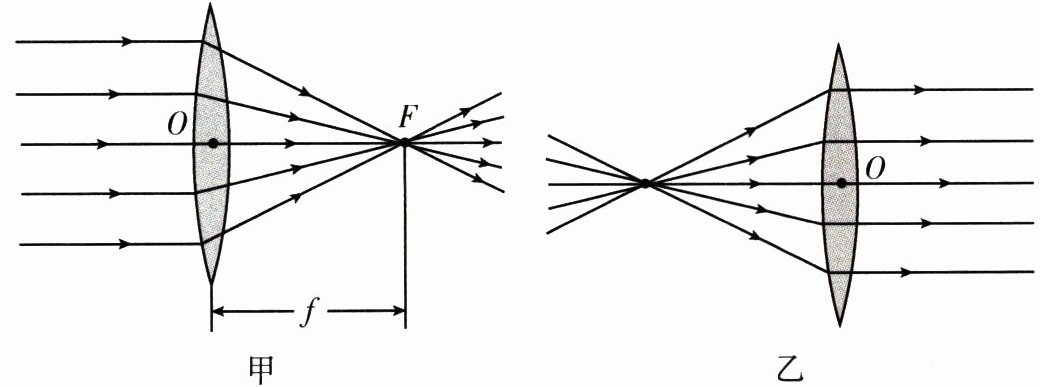

凸透镜两侧各有一个焦点,两侧的两个焦距相等。跟主光轴平行的光通过凸透镜的光路如图甲所示。图中$ F $表示焦点,$ f $表示焦距。

根据光路可逆,入射光经过凸透镜的焦点,经凸透镜折射后将变为平行光,如图乙所示。

答案： 焦点　光心

2. 太阳离我们非常远,射到地面的阳光可以看作平行光。想一想,怎样利用阳光测量凸透镜的焦距？

答案： 将凸透镜正对着太阳光，再把一张纸放在它的另一侧来回移动，直到纸上出现一个最小、最亮的光斑，即为该凸透镜的焦点。测出这个光斑到凸透镜光心的距离，即为该凸透镜的焦距。
