《2025年能力培养与测试八年级物理上册教科版》

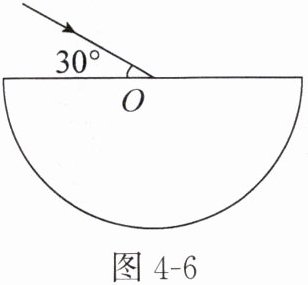

7. （四川宜宾中考）如图4-6所示，$O$点为半圆柱玻璃砖横截面的圆心，一束单色光从空气中与界面成$30^{\circ}$角斜射到$O$点，发生了反射和折射，请在图中画出反射光线和折射光线。

答案：
7.
　

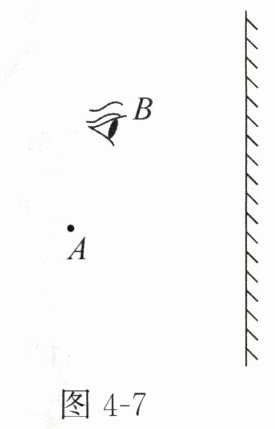

8. （四川宜宾中考改编）请在图4-7中画出$A$点在平面镜中的像，并画出眼睛$B$通过平面镜“看见”$A$点的光路图。

答案：
8.
　

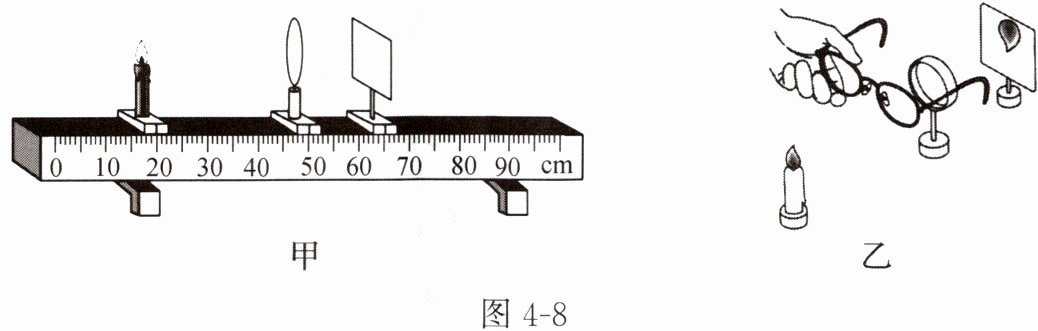

答案： 图甲：
蜡烛位于光具座15cm处，凸透镜位于光具座50cm处，光屏位于光具座60cm到70cm之间。
由图甲可知，物距$u=50cm-15cm=35cm$，像距$v=60cm（或65、70）-50cm=10cm（或15、20）$，像距小于物距，此时成的是倒立、缩小的实像。
图乙：
拿一个远视镜（凸透镜）放在凸透镜前，光线经凸透镜再次会聚，拿走远视镜，光线会聚点会向右移动，所以应将光屏远离凸透镜。
