《2025年能力培养与测试八年级物理上册教科版》

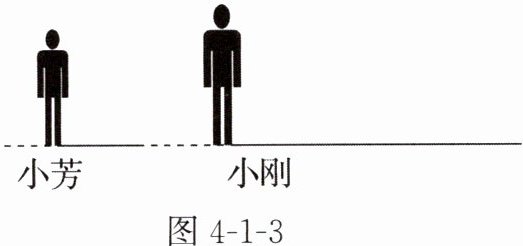

9. 根据要求作图。如图4-1-3所示，根据两人的影子（实线），画出光路图，找到点光源S的位置。（对应目标：814102，814104）

答案： 解析:将两人影子的顶端和两人头顶连接并延长可交于一点S，点S就是点光源的位置，如图所示。

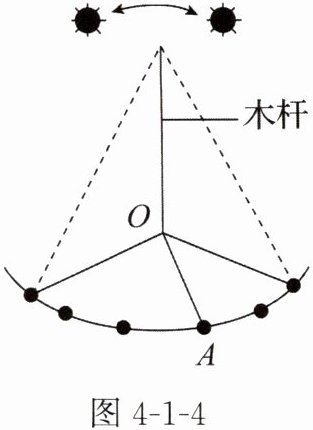

10. 小明参加学校组织的生存夏令营，学到了许多野外生存的知识，比如用影子辨别方向：如图4-1-4所示，中午前后，用描点的方法在地面上画出竖直木杆阴影顶端的运行轨迹，找出其中距O最近的点A，则OA指示的是正北方，这一技能应用的光学知识是光沿直线传播。(对应目标：814104)

答案： 正北 光沿直线传播

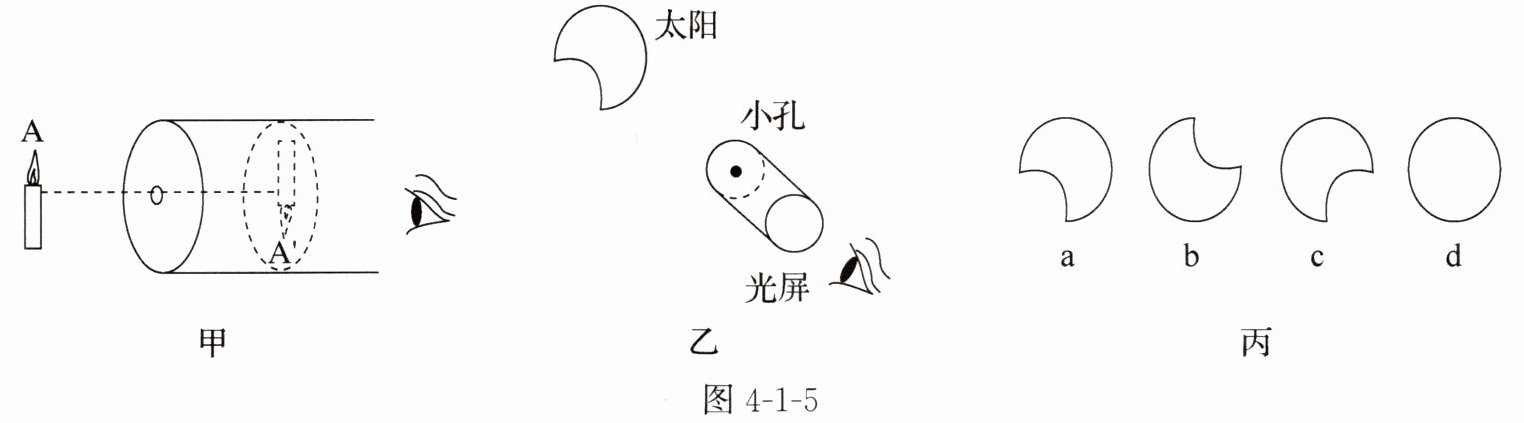

答案： （1）如图所示（从蜡烛A顶端画一条直线通过小孔到达光屏下方A'的底端，从蜡烛A底端画一条直线通过小孔到达光屏上方A'的顶端，两条光线用带箭头的直线表示，箭头方向从蜡烛指向光屏）。
（2）b
（3）太阳；像；小孔到光屏的距离不同
（4）A
