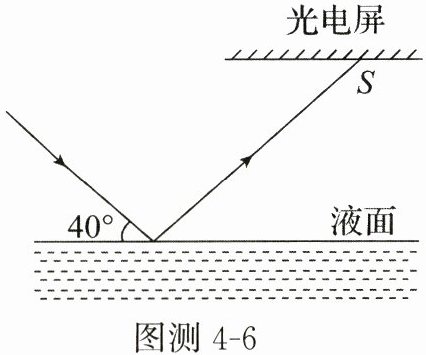

13. 有一控制液面高度的仪器，它是通过光斑S位置来判断液面高低的。如图测4-6光路中，入射光线与液面的夹角为40°，反射角的大小为
50°
；当液面升高时，反射角不变
(选填“变大”“变小”或“不变”)，光斑S将向左
(选填“左”或“右”)移动。
答案：
13. 50° 不变 左
解析：入射角为入射光线与法线的夹角，因为入射光线与界面的夹角为40°，所以入射角等于50°，又因为光反射时，反射角等于入射角，故反射角等于50°。当液面升高时，由于入射角不变，因此反射角也不变，所以反射光线与原来的反射光线平行，如图所示，故光电屏上的光斑S向左移动。
13. 50° 不变 左
解析：入射角为入射光线与法线的夹角，因为入射光线与界面的夹角为40°，所以入射角等于50°，又因为光反射时，反射角等于入射角，故反射角等于50°。当液面升高时，由于入射角不变，因此反射角也不变，所以反射光线与原来的反射光线平行，如图所示，故光电屏上的光斑S向左移动。

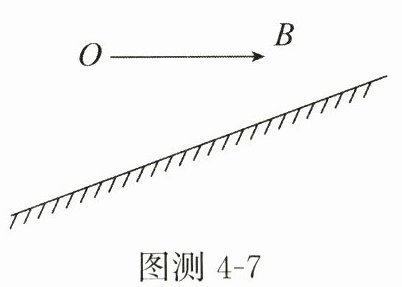

14. 在图测4-7中画出OB在平面镜中所成的像。
答案：

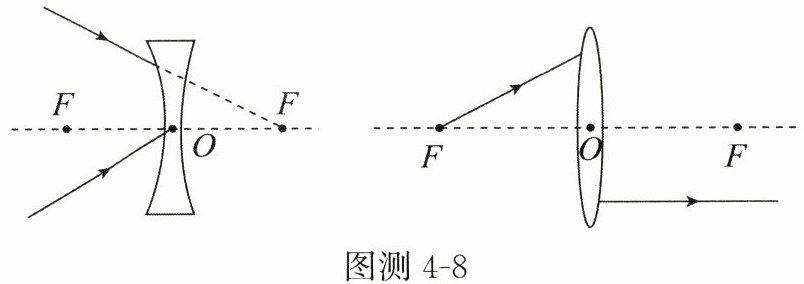

15. 根据光线通过透镜后的方向，补全图测4-8中的光路图。
答案：

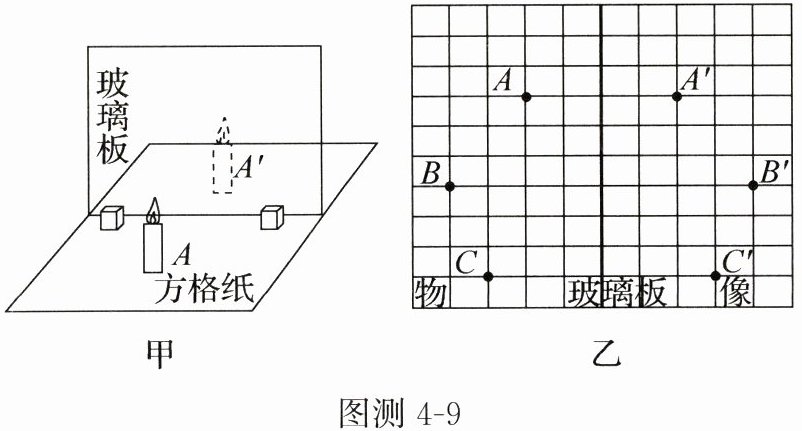

16. 平面镜成像实验如图测4-9甲所示：
(1)实验探究的步骤正确的顺序是
a. 将点燃的蜡烛移到另一位置，重复上面的实验，在纸上记录物与像的位置B、B'、C、C'；
b. 拿另一支没有点燃的蜡烛，竖直地在玻璃板后面移动，直到它与前面的蜡烛的像完全重合，在纸上记下该蜡烛的位置A'；
c. 在水平桌面上铺一张均匀的方格纸，将一块玻璃板竖直立在纸上，在纸上记下玻璃板的位置；
d. 选取两支大小相同的蜡烛，把一支蜡烛点燃放在玻璃板的前面，看到玻璃板后面有蜡烛的像时，在纸上记下蜡烛的位置A。
(2)为了让实验效果更明显，应选择较
(3)步骤b中移动玻璃板后未点燃的蜡烛，使它和玻璃板前蜡烛的像完全重合，这样做是为了探究像与物的
(4)小明同学根据实验在方格纸上描绘的蜡烛和蜡烛的像的位置图如图测4-9乙所示，通过分析可得出结论：
(1)实验探究的步骤正确的顺序是
cdba
。(填序号)a. 将点燃的蜡烛移到另一位置，重复上面的实验，在纸上记录物与像的位置B、B'、C、C'；
b. 拿另一支没有点燃的蜡烛，竖直地在玻璃板后面移动，直到它与前面的蜡烛的像完全重合，在纸上记下该蜡烛的位置A'；
c. 在水平桌面上铺一张均匀的方格纸，将一块玻璃板竖直立在纸上，在纸上记下玻璃板的位置；
d. 选取两支大小相同的蜡烛，把一支蜡烛点燃放在玻璃板的前面，看到玻璃板后面有蜡烛的像时，在纸上记下蜡烛的位置A。
(2)为了让实验效果更明显，应选择较
暗
(选填“暗”或“亮”)的环境进行实验。(3)步骤b中移动玻璃板后未点燃的蜡烛，使它和玻璃板前蜡烛的像完全重合，这样做是为了探究像与物的
大小
关系。(4)小明同学根据实验在方格纸上描绘的蜡烛和蜡烛的像的位置图如图测4-9乙所示，通过分析可得出结论：
像到平面镜的距离等于物体到平面镜的距离
。
答案：
16.（1）cdba （2）暗 （3）大小 （4）像到平面镜的距离等于物体到平面镜的距离
