《2025年步步高大一轮复习讲义物理教科版》

【例 2】
(2024·福建宁德市三模) 1834 年，物理学家楞次在分析了许多实验事实后，总结得到电磁学中一重要的定律——楞次定律，某兴趣小组为了探究该定律做了以下物理实验：

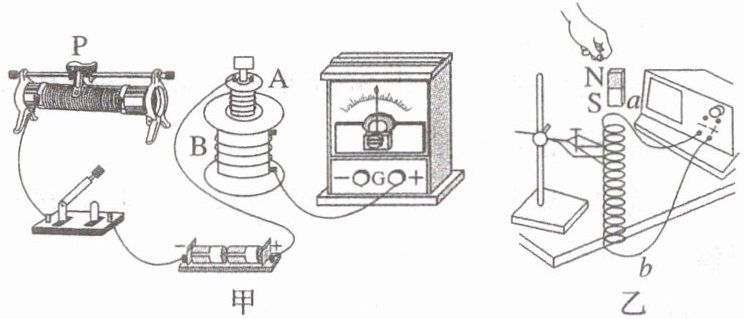

(1) “探究影响感应电流方向的因素”的实验装置中滑动变阻器采用限流接法，请用笔画线代替导线将图甲中的实物电路补充完整。
(2) 图甲实验电路连接后，将$A$插入$B$中，开关闭合瞬间，发现电流计指针向左偏转；开关处于闭合状态并稳定后，电流计指针不偏转(选填“偏转”或“不偏转”)；滑动变阻器滑片$P$向右快速移动时，电流计指针向右偏转(选填“向左”“向右”或“不”)。

(3) 为了进一步研究，该小组又做了如图乙实验，磁体从靠近线圈上方由静止下落。在磁体穿过整个线圈的过程中，传感器显示电流$i$随时间$t$的图像如图丙所示，由图可得到的结论是AC。

A. 感应电流方向与线圈中的磁通量增减有关
B. 感应电流方向与磁铁下落速度的大小有关
C. 感应电流大小与线圈中磁通量的变化快慢有关

答案：
例2　
(1)见解析图　　
(2)不偏转　向右　　
(3)AC
解析　
(1)实物电路如图

(2)开关处于闭合状态并稳定后，线圈A中电流大小不变，磁感应强度不变，不产生感应电流，电流计指针不偏转。由题意知，开关闭合瞬间，A中电流增大，B中磁通量变大，电流计指针向左偏转，故滑动变阻器滑片P向右快速移动时，电路中总阻值变大，线圈A 中电流减小，电流计指针向右偏转。
(3)由题图丙可知，磁体从上方进入时电流为正，从下方出时电流为负，所以感应电流方向与线圈中的磁通量增减有关，故A正确;由题图丙可知，感应电流方向与磁铁下落速度的大小无关，故B错误;由题图丙可知，在下落过程中速度变大，出线圈时速度大于进入时的速度，磁通量的变化率变大，感应电流也变大，所以感应电流大小与线圈中磁通量的变化快慢有关，故C正确。

1. 楞次定律
(1) 内容：感应电流具有这样的方向，即感应电流的磁场总要引起感应电流的的变化。
(2) 适用范围：一切电磁感应现象。

答案： 阻碍；磁通量

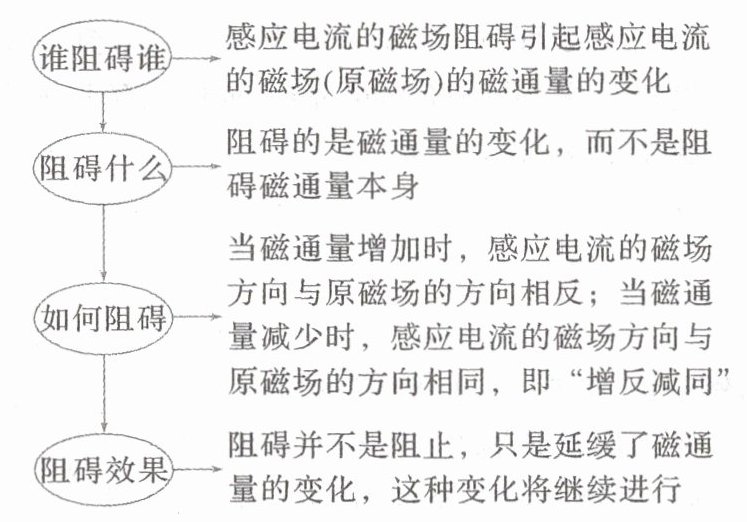

2. 楞次定律中“阻碍”的含义：

答案： 感应电流的磁场阻碍原磁场磁通量的变化，阻碍的是磁通量变化而非本身，遵循“增反减同”，仅延缓变化不阻止。

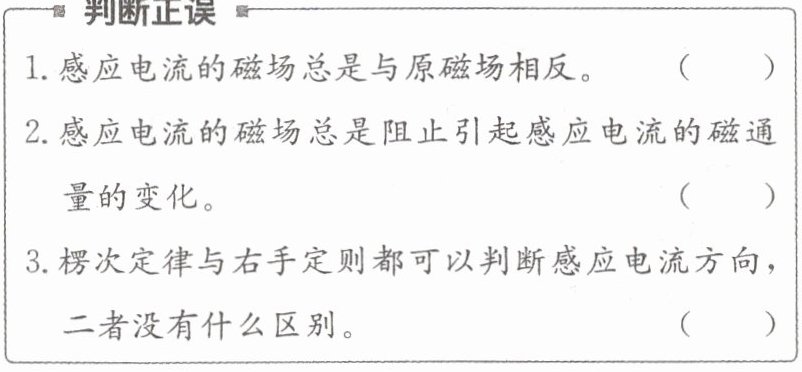

1. 感应电流的磁场总是与原磁场相反。()
2. 感应电流的磁场总是阻止引起感应电流的磁通量的变化。()
3. 楞次定律与右手定则都可以判断感应电流方向，二者没有什么区别。()

答案： ×××
