《2025年步步高大一轮复习讲义物理教科版》

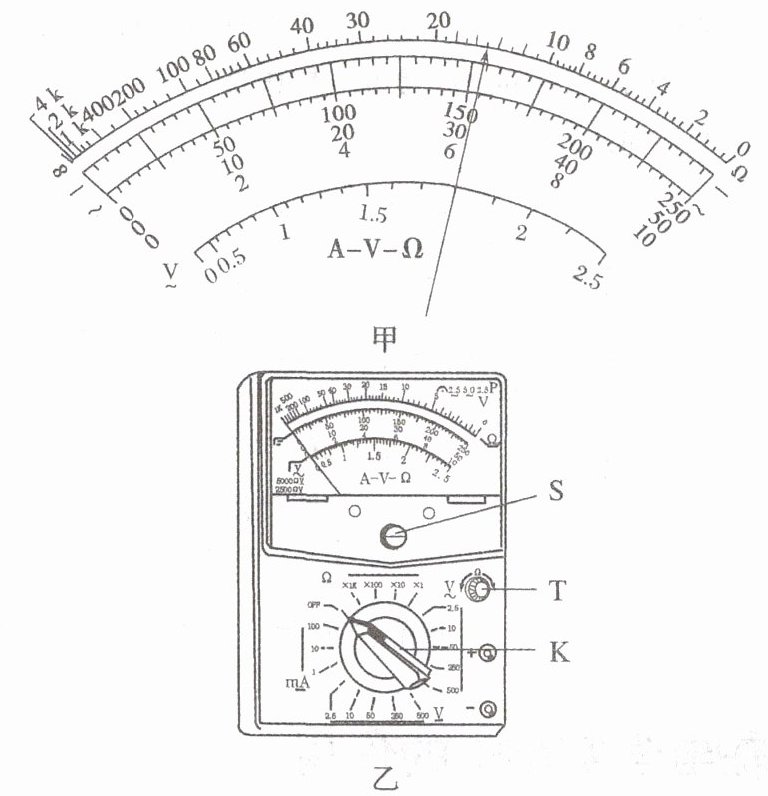

【例2】(1)小白同学用多用电表的电阻挡粗略测量一定值电阻的阻值。
①若选用倍率为“$×100$”的电阻挡测电阻时，表针如图甲所示，则所测电阻的阻值为$1.5×10^3$$\Omega$；
②如果用此电阻挡立即测量一个阻值约为$2.0×10^4\ \Omega$的电阻，测量时发现指针偏转过小(选填“大”或“小”)。要准确测量这个电阻应适当使流过电阻表表头的电流变大(选填“大”或“小”)。
③接下来的操作顺序是daeb。
a.将两表笔短接，调节多用电表电阻调零旋钮，使指针对准刻度盘上电阻挡的零刻度，然后断开两表笔
b.旋转选择开关至交流电压最高挡(或“OFF”挡)，并拔出两表笔
c.将选择开关旋到“$×10$”挡
d.将选择开关旋到“$×1\ k$”挡
e.将两表笔分别连接到被测电阻的两端，读出阻值$R_x$，断开两表笔

(2)小敏同学测量$30\ V$左右的交流电压
①下列操作步骤不合理的是A。
A.先调节图乙中的$T$旋钮，使指针指向左侧零刻度
B.将挡位$K$调至交流电压$50\ V$
C.测量并读数
②当选用量程为$10\ V$的直流电压挡测量电压时，表针也指向甲图所示位置，则所测电压为6.2$V$。
③用此多用电表进行测量，当选用量程为$50\ mA$的直流电流挡测量电流时，表针指向甲图所示位置，则所测电流为30.8$mA$；当选用量程为$250\ mA$的直流电流挡测量电流时，表针指向甲图所示位置，则所测电流为154$mA$。

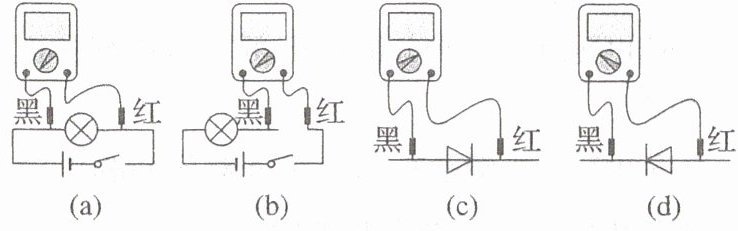

(3)关于多用电表的使用，下列说法正确的有C。

A.(a)图是用直流电压挡测量小灯泡两端的电压，表笔接法正确
B.(b)图是用直流电流挡测量电路中的电流，表笔接法错误
C.(c)图是用电阻挡测量二极管的正向电阻
D.用电阻挡按(d)图接法测量二极管电阻时，测得的阻值很小

答案： 例2
(1)①$1.5×10^3$②小 大 ③daeb
(2)①A②6.2③30.8 154
(3)C
解析
(1)①电阻表读数：对应最上面
一行刻度值为15，倍率为“×100”，读
数为$1.5×10^3\Omega$；
②如果用此电阻挡立即测量一个阻值
约为$2.0×10^4\Omega$的电阻，测量时会发
现指针偏转过小，即流过电阻表表头
的电流太小，应适当使流过电阻表表
头的电流变大。
③应选择更大的挡位，将选择开关旋
到“×1k”挡；然后将两表笔短接，调
节电阻调零旋钮，使指针对准刻度盘
上电阻挡的零刻度，然后断开两表笔；
将两表笔分别连接到被测电阻的两
端，读出阻值$R_x$，断开两表笔；最后选
择开关旋至交流电压最高挡(或
“OFF”挡)，并拔出两表笔，所以操作
顺序是daeb。
(2)①先调节题图乙中的指针定位螺
丝，使指针指向左侧零刻度，故A错
误；待测量交流电压为30V左右，应
将挡位K调至交流电压50V，测量并
读出数值，故B、C合理，A不合理。
②选择10V直流电压挡，则每一小格
表示0.2V，测量的精确度为0.2V，
应估读到0.1V(此时应为$\frac{1}{2}$估读)，
指针对应的读数为6.2V。
③选50mA直流电流挡，则每一小格
表示1mA，测量的精确度为1mA，应
估读到0.1mA(此时为$\frac{1}{10}$估读)，指
针对应的读数为30.8mA；选择量为
250mA的直流电流挡，则每一小格
表示5mA，测量的精确度为5mA，
应估读到1mA(此时为$\frac{1}{5}$估读)，指
针对应的读数为154mA。
(3)多用电表在使用的时候，电流应该
从红表笔流进多用电表，而题图(a)中
电流的流向与此相反，表笔接法错误，
A错误；测电流时，多用电表应该串
在电路中，题图(b)的接法正确，B错误；
多用电表在使用的时候，电流应该从
红表笔流进多用电表，从黑表笔流出，
按照此电流流向，题图(c)测量二极管
的正向电阻，C正确；题图(d)测量的
是二极管的反向电阻，阻值很大，D
错误。

1.电流挡检测：将多用电表串联在电路中，若示数为零，说明与多用电表串联的部分电路断路。

答案： 该说法错误。用多用电表电流挡检测电路时，示数为零可能是与多用电表串联的部分电路断路，也可能是多用电表量程选择过大，电路中电流太小导致指针几乎不偏转。
结论：错误，示数为零可能是串联部分断路或量程过大电流过小。

2.电压挡检测：将多用电表与部分电路并联，
(1)若示数为零，由于有多种可能原因，故无法做出具体判断；
(2)若示数等于电动势，说明该部分电路中有断路处，进一步缩小并联范围可以找出断路的位置。

答案： 答题卡：
1. 电压挡检测时，将多用电表置于电压挡并与部分电路并联。
2.
(1)若多用电表示数为零，由于存在多种可能原因，所以无法明确具体判断结果。
(2)若多用电表示数等于电源电动势，表明该部分电路存在断路处，通过进一步缩小并联范围能够确定断路的位置。

3.电阻挡检测：将各元件与电源断开，然后接到红、黑表笔间，
(1)若电阻无穷大，说明此元件断路；
(2)若电阻为零，说明此元件短路。

答案： 答题卡作答：
使用多用电表电阻挡检测元件时，先将各元件与电源断开，再将元件接入红、黑表笔间：
（1）若多用电表显示电阻无穷大，则此元件断路；
（2）若多用电表显示电阻为零，则此元件短路。

【例3】用多用电表的直流电压挡和电阻挡检查电路故障并测量小灯泡电阻。如图甲所示，4节干电池串联，小灯泡$A$和$B$的规格均为“$5\ V,0.5\ A$”，合上开关，无论怎样移动滑动变阻器的滑片，$A$和$B$都不亮。
(1)现用多用电表的电压挡检测故障，则选择开关置于的量程最合适的是B(填选项前的字母)。
A.$0\sim2.5\ V$
B.$0\sim10\ V$
C.$0\sim50\ V$
D.$0\sim250\ V$
(2)若测得$a$、$b$间电压为$5.8\ V$，$c$、$d$间电压为$0$，则故障可能是A(填选项前的字母)。
A.$A$灯丝断开
B.$B$灯丝断开
C.$B$灯短路
D.4节干电池电压太低，无法使两灯亮起

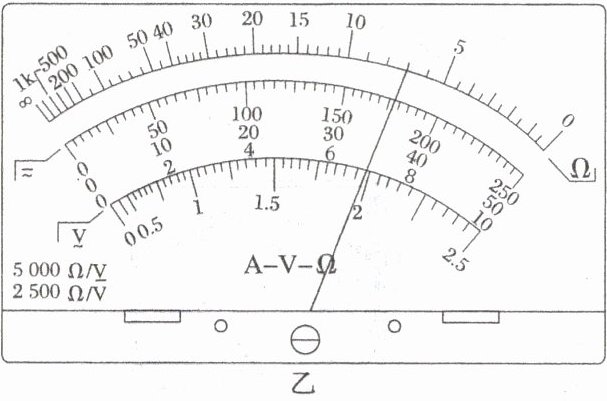

(3)将$B$灯泡从电路中拆除，将多用电表选择开关打到电阻“$×1$”挡，经过电阻调零后，测量$B$灯泡的电阻，某次测量结果如图乙所示，读数为7.0$\Omega$。根据小灯泡的规格计算出电阻为10$\Omega$，它不等于测量值，原因是灯泡未正常工作时，温度低，其电阻小(选填“大”或“小”)。

提醒：完成作业 第十章 第56练

答案： 例3
(1)B
(2)A
(3)7.0 10 小
解析
(1)4节干电池串联，则电路中
电动势约为6V，现用多用电表的电
压挡检查电路故障，为了保证安全，且
使指针偏转角度合适，则选择开关置
于0～10V量程较为合适，故选B。
(2)测得a、b间的电压为5.8V，c、d
间电压为0，可知a端到正极间均是
通路，b端到负极间也是通路，则故障
可能是A灯丝断开，故选A。
(3)将选择开关打到电阻“×1”挡，由
题图乙可知读数为7.0Ω，A和B的
规格均为“5V，0.5A”，根据欧姆定
律求出灯泡正常发光时的电阻$R=\frac{U}{I}$
=10Ω，它不等于测量值，原因是用多
用电表测量灯泡电阻时灯泡未正常
工作，温度低，电阻率小，其电阻小。
