【例5】

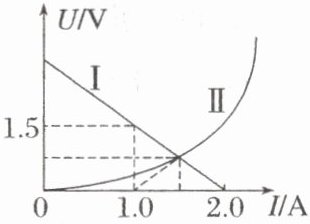

(2025·江苏常州市田家炳高级中学月考)在如图所示的$U - I$图像中，直线$I$为某电源的路端电压与电流的关系图线，曲线$II$为某一小灯泡$L$的伏安特性曲线，曲线$II$与直线$I$的交点坐标为$(1.5, 0.75)$，该点的切线与横轴的交点坐标为$(1.0, 0)$，用该电源直接与小灯泡$L$连接成闭合电路，由图像可知(D)


A.电源电动势为$2.0V$
B.电源内阻为$0.5\Omega$
C.小灯泡$L$接入电源时的电阻为$1.5\Omega$
D.小灯泡$L$实际消耗的电功率为$1.125W$

答案： 例5　D　[根据闭合电路欧姆定律有$0.75 = E - 1.5r$，$0 = E - 2.0r$，解得$E = 3.0V$，$r = 1.5Ω$，故A、B错误；根据题意可知，当用该电源直接与小灯泡L连接成闭合电路时，灯泡两端的电压为$0.75V$，流过灯泡的电流为$1.5A$，由欧姆定律可得，小灯泡L接入电源时的电阻为$R_L = \frac{U}{I} = 0.5Ω$，小灯泡L实际消耗的电功率为$P = UI = 1.125W$，故C错误，D正确。]

1. 螺旋测微器

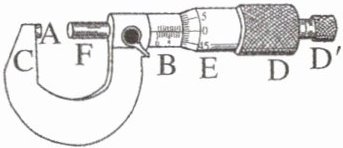

(1) 构造：如图所示，B 为固定刻度，E 为可动刻度。

(2) 原理：测微螺杆 F 与固定刻度 B 之间的精密螺纹的螺距为mm，即旋钮 D 每旋转一周，F 前进或后退mm，而可动刻度 E 上的刻度为 50 等份，每转动一小格，F 前进或后退mm，即螺旋测微器的精确度为mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。
(3) 读数：测量值(mm)=固定刻度数(mm)(注意半毫米刻度线是否露出)+可动刻度数(估读一位)×(mm)。

如图所示，固定刻度示数为 2.0 mm，半毫米刻度线未露出，则可动刻度示数为 15.0，最后的读数为：2.0 mm+15.0×0.01 mm=2.150 mm。

答案：
(2) 0.5, 0.5, 0.01, 0.01
(3) 0.01
