《2025年学习之友七年级数学上册北师大版》

1. 下列关于$-\frac{3}{2}$这个数对应的点在数轴上的位置的描述,正确的是 (D)
A.在$-3$的左边
B.在$3$的右边
C.在原点和$-1$之间
D.在$-1$的左边

答案： D

2. 在数轴上,原点及原点右边的点表示的数是 (C)
A.正数
B.整数
C.非负数
D.非正数

答案： C

3. $M$、$N$、$P$、$Q$四点在数轴上对应的位置和数如图所示,则对应的数的绝对值最大的点是 (B)

A.点$P$
B.点$Q$
C.点$M$
D.点$N$

答案： B

4. 小明写作业时不慎将墨水滴在数轴上,根据图中的数值,判断墨迹盖住部分的整数共有 (B)

A.$8$个
B.$9$个
C.$10$个
D.$11$个

答案： B

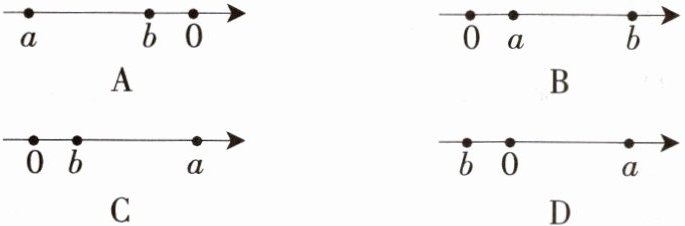

5. 若$a＞b＞0$,则在数轴上表示数$a$、$b$的点正确的是 (C)

答案： C

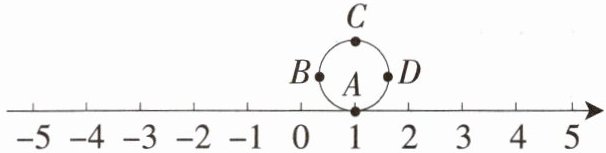

6. 如图所示,圆的周长为$4$个单位长度,在圆周的$4等分点处分别标上字母A$,$B$,$C$,$D$,先将圆周上的字母$A所对应的点与数轴上的数字1$所对应的点重合,若将圆沿着数轴向左滚动(无滑动),则数轴上的$-999$所对应的点与圆周上的字母A所对应的点重合 ( )

A.$A$
B.$B$
C.$C$
D.$D$

答案： A

7. 如图所示,数轴上标出了$7$个点,相邻两点之间的距离都相等,已知点$A表示-4$,点$G表示8$,则点$B$表示的有理数是-2.
]

答案： -2

8. 回答下列问题:
(1)数轴上表示$-3的点记为A$,表示$+2的点记为B$.那么把点$A$向右移动5个单位长度得到点$B$;
(2)数轴上表示$-2和-5$的两点之间的距离是3,数轴上表示$1和-3$的两点之间的距离是4;
(3)在数轴上到原点的距离不大于$3$的点表示的所有整数是-3,-2,-1,0,1,2,3.

答案：
(1)右 5
(2)3 4
(3)-3,-2,-1,0,1,2,3

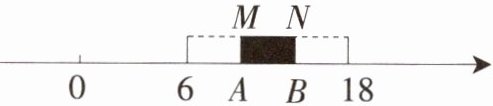

9. 如图,将一根木棒$MN$放置在数轴上,它的两端$M$,$N分别落在点A$,$B$处.将木棒在数轴上水平移动,点$M移动到点B$时,点$N所对应的数为18$,当点$N移动到点A$时,点$M所对应的数为6$.

(1)木棒$MN$的长为4;
(2)当木棒的一端所对应的数为$8$时,另一端所对应的数为12或4.

答案：
(1)4
(2)12或4
