《2025年新课程学习与测评同步学习八年级物理上册沪粤版》

例2

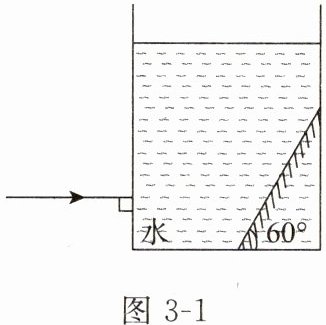

如图3-1所示,一束平行光垂直射向盛水的透明烧杯,在烧杯底部放置一块平面镜,光线最终从水面射出,请完成光路图。

答案：
如答图3−19所示 [解析]光线从空气垂直射入水中时，光线的方向不变。光在平面镜上发生反射，先画出法线，再根据光的反射规律画出反射光线。光从水中斜射入空气中时发生折射，先画出法线，再根据光的折射规律画出折射光线。

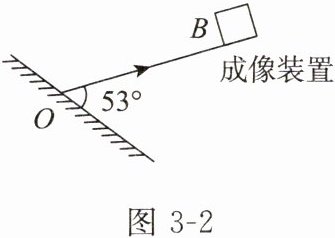

3. 科技应用 我国“墨子巡天”望远镜已于2023年9月正式启用,它是北半球巡天能力最强的光学时域望远镜。如图3-2所示,一束星光入射到望远镜,经主镜反射后到达成像装置,$OB$是反射光线,请画出其入射光线$AO$并标出入射角大小(保留作图痕迹)。

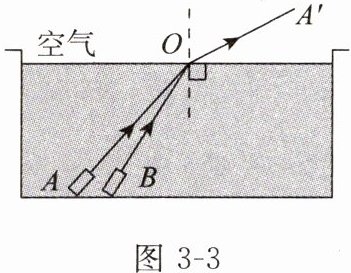

4. 如图3-3所示,观光水池中,一束红光沿$AO$方向从水射入空气,折射光线为$OA'$。若另一束红光沿$BO$方向从水射入空气,请大致画出入射光线$BO$的折射光线,并标出对应的折射角$r$。

答案：
3.如答图3−20所示 4.如答图3−21所示
