《2025年新课程学习与测评同步学习八年级物理上册沪粤版》

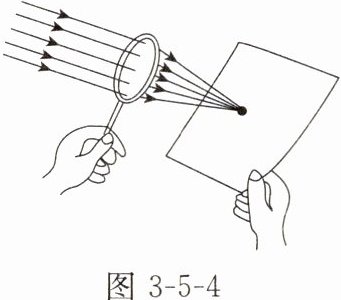

3. 如图 3 - 5 - 4 所示,拿一个凸透镜正对太阳光,将一张纸放在凸透镜的另一侧,调整凸透镜与纸的距离,使纸上出现一个很小、很亮的光斑,测得这个光斑到透镜光心的距离是 10cm,则凸透镜的焦距是( )。

A.5cm
B.10cm
C.15cm
D.20cm

答案： B

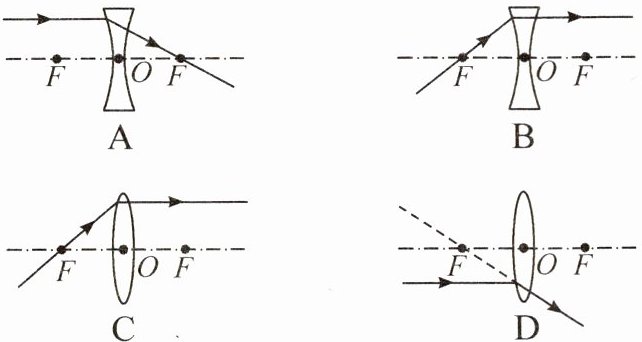

4. 下列光路图中,F 是透镜的焦点或虚焦点,其中画法正确的是( )。


A.
B.
C.
D.

答案： C

5. 生活应用 矿井中所使用的矿灯如图 3 - 5 - 5 所示,它可以提供明亮且集中的光线(相当于平行光束)。要使小灯泡发出的光变成平行光,则该灯头前的镜片应选择____(选填“凸”或“凹”)透镜,小灯泡应放在该透镜的____位置上。

答案： 凸；焦点 【解析】根据凸透镜的性质可知,当物体位于凸透镜的焦点时,经过凸透镜折射后的光线将平行于主光轴射出,要使小灯泡发出的光变成平行光,则选择凸透镜,且将小灯泡放在凸透镜的焦点位置上。

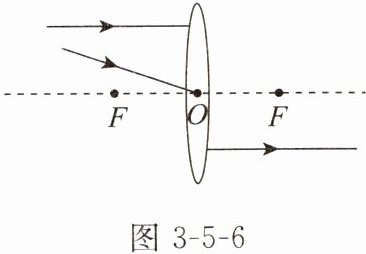

6. 图 3 - 5 - 6 中画出了入射光线或折射光线,请完成光路图。

答案： 如答图3-16所示

7. (多选)要使光线经过某一个光学元件后发生如图 3 - 5 - 7 所示的偏折,则虚线框内放置的光学元件可以是( )。

A.平面镜
B.凸透镜
C.凹透镜


D.方形玻璃砖

答案： ABC 【解析】如答图3-17所示,平面镜、凸透镜、凹透镜都可使光线的方向发生题图中的改变。

8. 如图 3 - 5 - 8 所示,一束光原来会聚于主光轴 MN 上的 b 点,在虚线区域内放入甲透镜后,光会聚于主光轴 MN 上的 c 点；在虚线区域内换放乙透镜后,光会聚于主光轴 MN 上的 a 点。则甲透镜是____(选填“凸”或“凹”)透镜,乙透镜是____(选填“凸”或“凹”)透镜。

答案： 凹；凸 【解析】光沿直线传播时会聚到b点,经过甲透镜会聚到c点,说明甲对光有发散作用,为凹透镜;经过乙透镜会聚到a点,说明乙对光有会聚作用,是凸透镜。

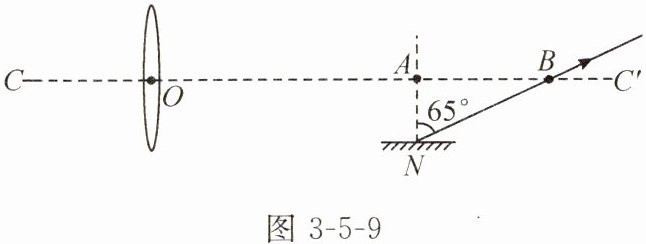

9. 如图 3 - 5 - 9 所示,一条平行于凸透镜主光轴 CC' 的入射光线经透镜折射后,入射在平面镜上的 N 点(平面镜与主光轴平行),经平面镜反射后与主光轴 CC' 相交于 B 点,过 N 点作平面镜的法线与主光轴 CC' 相交于 A 点,O 点为凸透镜的光心。

(1)画出这条光线经凸透镜折射前和折射后的光路图。
(2)若 OA = 2.8cm,AB = 1.5cm,则凸透镜的焦距 f = ____cm。

答案：
(1)如答图3-18所示
(2)1.3 【解析】
(1)根据“反射角等于入射角”在法线左侧作出平面镜上的入射光线(通过凸透镜的折射光线),由于凸透镜上的入射光线平行于主光轴,因此平面镜上的入射光线与主光轴的交点F为凸透镜的焦点。
(2)因为反射角等于入射角,所以由几何关系知AF=AB=1.5cm,则焦距f=OA-AF=2.8cm-1.5cm=1.3cm。
