《2025年阳光学业评价九年级化学上册人教版》

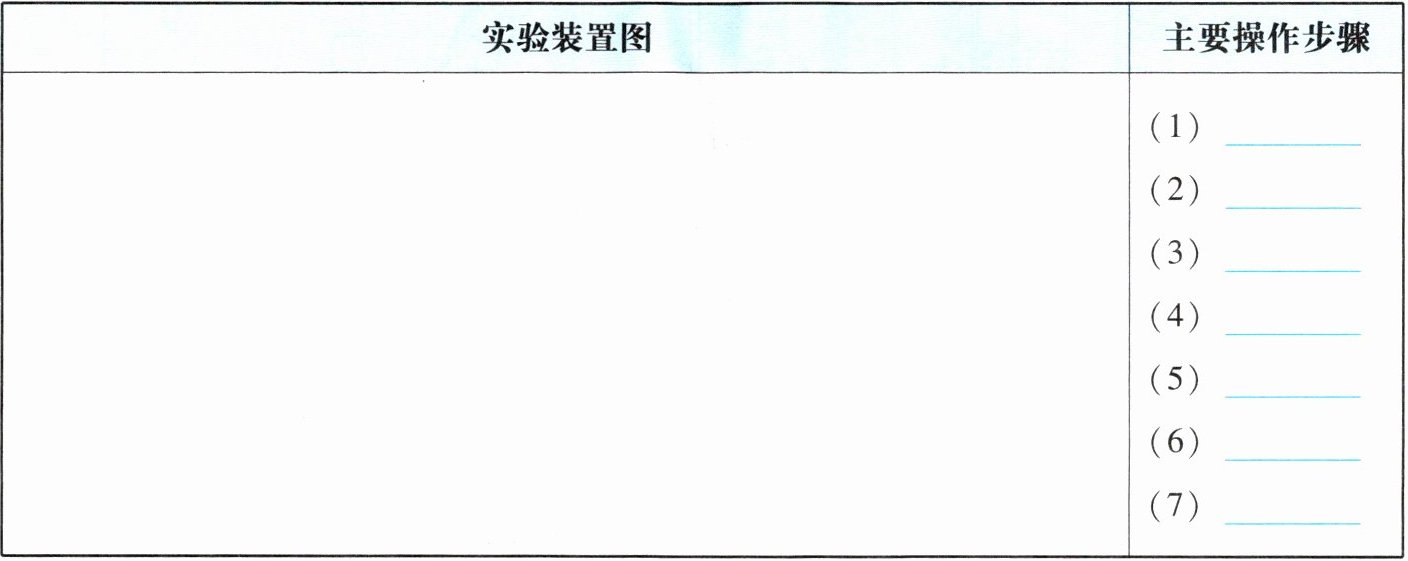

尝试画出实验室用高锰酸钾制取并用排水法收集氧气的实验装置图,并分别写出主要操作步骤(用关键词语表示即可)。
|实验装置图|主要操作步骤|
| |(1)______|
| |(2)______|
| |(3)______|
| |(4)______|
| |(5)______|
| |(6)______|
| |(7)______|

答案： 【解析】：
本题考查实验室用高锰酸钾制取并用排水法收集氧气的实验装置图的绘制以及主要操作步骤。绘制实验装置图时，需要考虑发生装置和收集装置。发生装置包括大试管、单孔橡胶塞、铁架台、酒精灯等，大试管用于盛放高锰酸钾，单孔橡胶塞用于导出气体，铁架台用于固定试管，酒精灯用于加热。收集装置包括集气瓶和水槽，集气瓶用于收集氧气，水槽用于排水法收集气体。主要操作步骤按照“查、装、定、点、收、离、熄”的顺序进行。“查”是检查装置的气密性，防止装置漏气；“装”是将高锰酸钾装入试管中，并在试管口放一团棉花，防止高锰酸钾粉末进入导管；“定”是将试管固定在铁架台上；“点”是点燃酒精灯，给试管加热；“收”是收集氧气；“离”是将导管移出水面；“熄”是熄灭酒精灯。
【答案】：
实验装置图：图略（发生装置：大试管、单孔橡胶塞、铁架台、酒精灯等；收集装置：集气瓶、水槽）
主要操作步骤：
(1)查（检查装置的气密性）
(2)装（将高锰酸钾装入试管中，并在试管口放一团棉花）
(3)定（将试管固定在铁架台上）
(4)点（点燃酒精灯，给试管加热）
(5)收（收集氧气）
(6)离（将导管移出水面）
(7)熄（熄灭酒精灯）
