《2025年能力培养与测试八年级物理上册人教版》

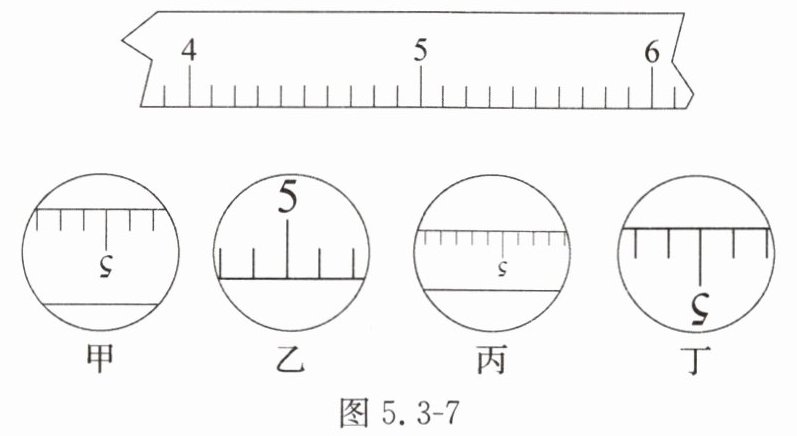

7. 放置在水平桌面上的刻度尺的一部分如图5.3-7所示,甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离,则看到刻度尺的像的先后顺序正确的是(C)。

A.甲→乙→丙→丁
B.乙→丙→甲→丁
C.乙→丁→甲→丙
D.丙→甲→乙→丁

答案： C

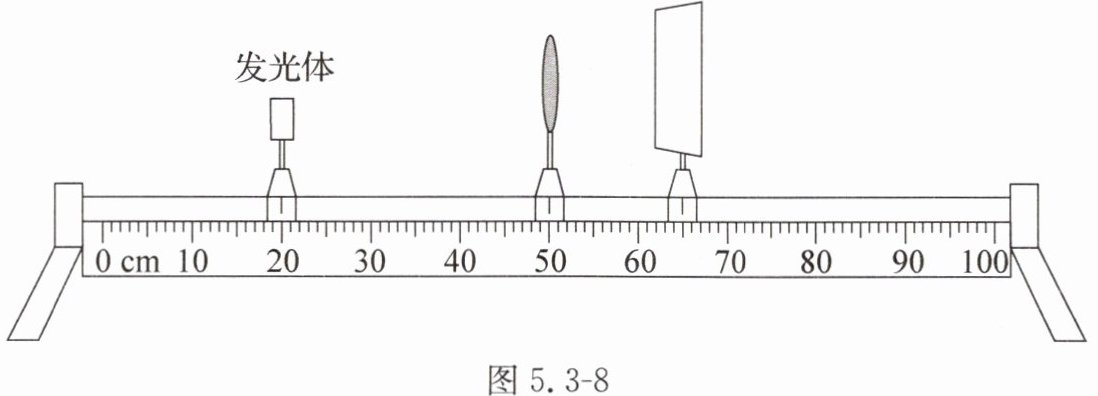

8. 某同学利用如图5.3-8所示的装置做了探究凸透镜成像的规律的实验,利用LED组成发光体替代蜡烛进行实验。

(1)实验前,他把凸透镜固定在光具座上50cm刻度线处,再将光屏和发光体分别放在凸透镜的两侧,调节发光体、凸透镜和光屏,使它们的中心在同一水平高度。
(2)他将发光体移动到光具座上20cm刻度线处。当光屏在65cm刻度线处时,光屏上呈现出发光体清晰的像,该像是倒立、缩小的实像,生活中照相机(选填“照相机”“投影仪”或“放大镜”)应用了这一成像规律。
(3)接下来他保持发光体和光屏的位置不变,只改变凸透镜的位置,凸透镜在35(选填“40”“35”或“30”)cm刻度线处时,他能在光屏上再一次观察到发光体清晰的像。
(4)将凸透镜放回50cm刻度线处,再将发光体移到光具座上45cm刻度线处,并左右移动光屏,光屏上始终不能得到发光体清晰的像,此时他应从凸透镜的右(选填“左”或“右”)侧通过透镜向左(选填“左”或“右”)观察才能看到发光体的虚像。此实验现象说明了放大镜(选填“照相机”“投影仪”或“放大镜”)的成像特点。

答案： （1）同一水平高度 （2）缩小 照相机（3）35 （4）右 左 放大镜
