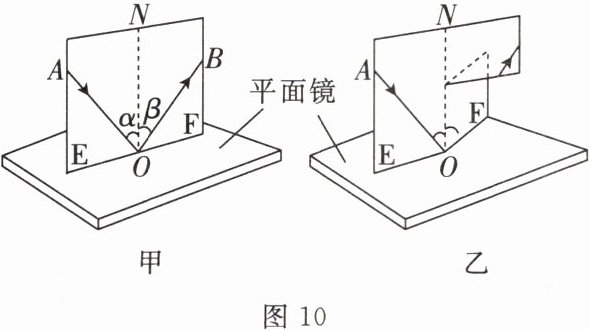

19. 如图 10 甲所示,某同学在探究光的反射规律时,将一块平面镜平放在水平桌面上,再把一块白色纸板竖立在平面镜上。纸板由 E、F 两部分接成,接缝 ON 垂直于平面镜。
(1)实验中使一束光从 A 点射向 O 点,在 O 点处发生反射,则接缝 ON 代表了该反射现象中的法线。

(2)实验时先令 E、F 两部分在同一平面内来探究反射角和入射角的大小关系。该同学发现,每次都要用铅笔把反射光线描下来非常不方便,认真思考后,他认为只要在反射光的路径上标记一个合适的点就能确定反射光线,他用到的光学知识是光在同种均匀介质中沿直线传播。
(3)在图甲中,若将纸板 E、F(连同激光笔)同步绕平面镜向后倾斜,此时反射光B。
A. 仍在纸板上呈现
B. 在纸板前方
C. 被纸板挡住
(4)如图 10 乙所示,该同学将纸板 F 剪成上下两块,然后保持上半部分与 E 在同一平面内,将下半部分绕 ON 向后折,发现只有在上半部分可以看到反射光,这一现象说明光反射时，反射光线、入射光线和法线在同一平面内。然后他又将上半部分绕 ON 向前折,他将观察到的现象是上、下部分都看不到反射光线。

答案： （1）法线
（2）光在同种均匀介质中沿直线传播
（3）B
（4）光反射时，反射光线、入射光线和法线在同一平面内；上、下部分都看不到反射光线
