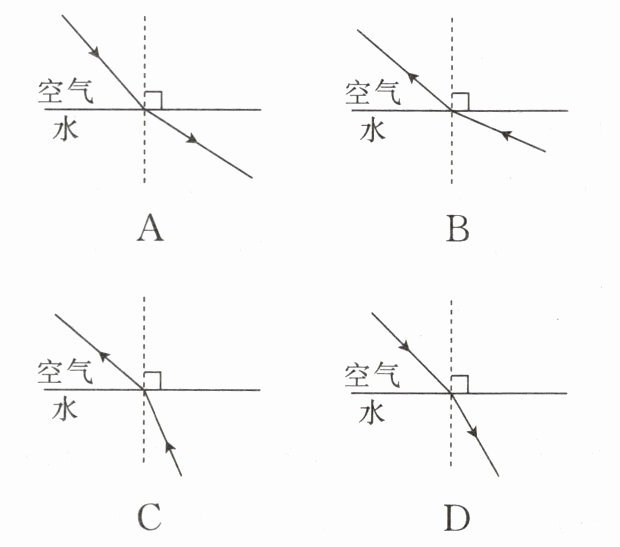

9. 有经验的渔民都知道,只有瞄准在水中所看到的“鱼”的下方才可以叉到鱼。此现象中涉及的光路图是(C)

答案： C

10. 如图4.4-6所示,游泳池中的水面下方的光源S发出的一束光经水面反射后在池底产生光斑$P_1,$折射光在天花板上产生光斑$P_2。$若水面下降一小段距离,则(D)

A.反射角增大
B.折射角增大
C.光斑$P_1$右移
D.光斑$P_2$右移

答案： D

11. 如图4.4-7所示,一个烧杯中装有半杯水,放在水平长木板上,一束光竖直向下照在水面上。在长木板右端下方垫一个小木块,使木板倾斜一个小的角度,此时(C)

A.反射光线沿顺时针方向旋转
B.反射光线沿逆时针方向旋转
C.光线在水中的传播方向不变
D.光线在水中的传播方向顺时针旋转

答案： C

12. 如图4.4-8所示,潜水员的眼睛在水面以下A处,观察岸上的物体。图中的两个点$B_1$和$B_2$分别是物、像的位置。请在图中作出潜水员观察物体的光路图。

答案：

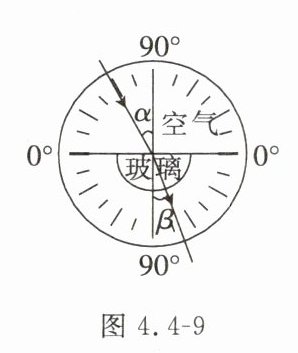

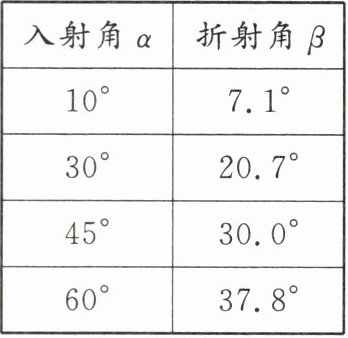

13. 图4.4-9是某同学利用光具盘探究光从空气斜射入玻璃中时的光路,他经过多次实验并记录了以下数据。


(1) 实验中,光具盘除了能读出入射角和折射角的大小外,还具有显示光路的作用。
(2) 分析表格中的数据,能得出结论：光从空气斜射入玻璃中时，折射角小于入射角(写一条即可)。
(3) 根据表格中的数据还可以判断：当光以35°的入射角从空气射入玻璃中时,其折射角小于(选填“大于”“小于”或“等于”)30°。
(4) 当光以30°的入射角从玻璃射入空气中时,其折射角是45°。

答案：
(1) 显示光路
(2) 光从空气斜射入玻璃中时，折射角小于入射角
(3) 小于
(4) 45°
