《2025年作业本江西教育出版社八年级物理上册人教版》

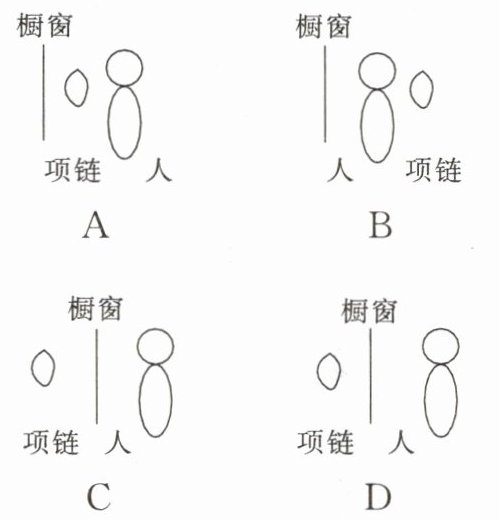

9. 在商店的橱窗里,透明支架上摆放着项链,顾客需要看试戴效果时,不取出项链,而是站在橱窗前适当位置处,橱窗上就会照出项链戴在自己脖子上的样子。下列表示项链与人的位置关系的示意图中正确的是(C)

答案： C

10. 如图4.3-10所示,M是苹果上的一点,N是人眼的位置。请画出M点在平面镜中的像M'及M点发出的一条光线经平面镜反射后经过N点的光路图。

答案：

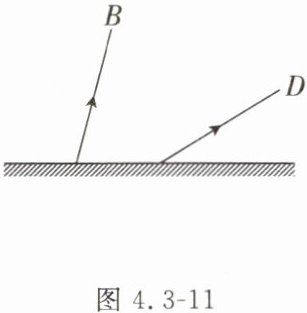

11. 如图4.3-11所示,AB、CD是发光点S发出的光线经平面镜反射后的两条光线,在图中画出发光点S的位置,并将光路图补充完整。

答案：

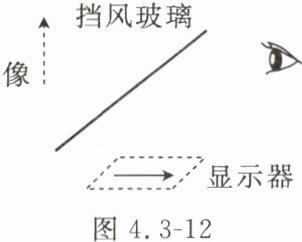

12. 汽车平视显示系统又叫汽车抬头显示系统,它利用平面镜成像原理(图4.3-12为成像原理简化图),将显示器上的重要行车数据通过前挡风玻璃成像在驾驶员的正前方。

(1)行车数据在挡风玻璃上所成的像是由光的反射(选填“反射”或“直线传播”)形成的。
(2)该显示系统有一个技术难题,即挡风玻璃所成的像易产生重影,影响使用效果。重影产生的原因是挡风玻璃有一定的厚度(选填“厚度”或“透明度”)。
(3)若驾驶员发现挡风玻璃上成的像偏低,影响了观察前方的视线,这时需要将图4.3-12显示器中的箭头向右(选填“向左”或“向右”)移动。

答案： （1）反射（2）厚度（3）向右
