9. (多选)有一个由光电控制液面高度的仪器,它通过光束在液面上的反射光反射到光电屏上的光斑位置来判断液面高低。如图4.2 - 4所示,一束光与液面的夹角为$40^{\circ}$,以下说法正确的是(ABC)

A.此时反射角的大小是$50^{\circ}$
B.该装置利用了光的反射定律
C.液面下降时,光电屏上的光斑右移
D.当液面升高时,入射角会随之减小

答案： ABC

10. 图4.2 - 5中$MN$为平面镜,$OB为入射光线AO$的反射光线。请在图中画出光线$AO$并标出入射角的大小。

答案：

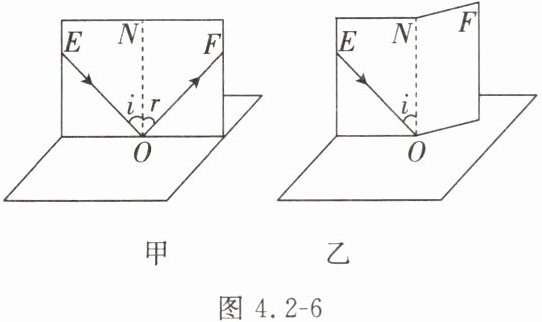

11. 小明利用如图4.2 - 6所示装置探究光反射时的规律。

(1)如图甲所示,实验时,把一个平面镜放在水平桌面上,再把白色纸板$ENF$(右侧可绕$ON$翻折)竖直地立在平面镜上,纸板上的线$ON$应垂直于镜面。使一束光贴着纸板沿某一角度射到$O$点,经平面镜反射后沿另一个方向射出。
(2)由于光在白色纸板上发生漫反射(选填“镜面反射”或“漫反射”),因此实验中白色纸板的作用是显示光的传播路径。
(3)改变光束入射的角度,多做几次,换用不同颜色的笔记录每次光的径迹。取下纸板,用量角器测量$ON两侧的角i和r$,是为了比较反射角与入射角的大小关系。根据实验结果可知：当入射光$EO与平面镜的夹角为50^{\circ}$时,反射角为40°。
(4)如图乙所示,把纸板$ENF右侧绕ON$向前折或向后折,在右侧纸板上看不到反射光。这表明：在光的反射现象中,反射光线、入射光线和法线都在同一平面内。

答案：
(1)如图甲所示，实验时，把一个平面镜放在水平桌面上，再把白色纸板ENF(右侧可绕ON翻折)竖直地立在平面镜上，纸板上的线ON应 垂直 于镜面。使一束光贴着纸板沿某一角度射到O点，经平面镜反射后沿另一个方向射出。
(2)由于光在白色纸板上发生 漫反射 （选填“镜面反射”或“漫反射”），因此实验中白色纸板的作用是显示光的传播路径。
(3)改变光束入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹。取下纸板，用量角器测量ON两侧的角i和r，是为了 比较反射角与入射角的大小关系 。根据实验结果可知：当入射光EO与平面镜的夹角为50°时，反射角为 40° 。
(4)如图乙所示，把纸板ENF右侧绕ON向前折或向后折，在右侧纸板上看不到反射光。这表明：在光的反射现象中，反射光线、入射光线和法线都在 同一平面 内。
