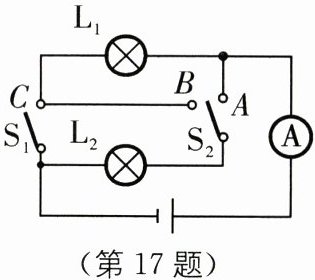

17. (9分)(2023·宿迁沭阳县模拟)如图所示电路中,电灯$L_1$的阻值为10 Ω;当$S_1$接C时$,S_2$接B时,电流表的读数是0.3 A.问:
(1)通过灯$L_1、$$L_2$的电流分别是多少?
(2)电源电压是多少?
$(3)S_1$接$C,S_2$接A时,电流表的示数是0.5 A,则电灯$L_2$的阻值是多少?
(1)通过灯$L_1、$$L_2$的电流分别是多少?
(2)电源电压是多少?
$(3)S_1$接$C,S_2$接A时,电流表的示数是0.5 A,则电灯$L_2$的阻值是多少?
答案：
(1)0.3 A 0
(2)3 V
(3)15 Ω
(1)0.3 A 0
(2)3 V
(3)15 Ω
18. (6分)如图所示电路,电阻$R_1$的阻值为30 Ω.闭合开关,当滑片P在滑动变阻器$R_2$最右端时,电压表的示数为4.5 V;当滑片P移到滑动变阻器中点时,电压表的示数为6 V.求:
(1)滑片P移到滑动变阻器中点时电路中的电流.
(2)电源电压.
(1)滑片P移到滑动变阻器中点时电路中的电流.
(2)电源电压.
答案：
(1)0.2 A
(2)9 V [解析]
(1)当滑片P移到滑动变阻器中点时,电压表的示数为6V,电路中的电流$I=I_{1}=\frac{U_{1}}{R_{1}}=\frac{6\ V}{30\ \Omega}=0.2\ A$.
(2)电源电压$U=U_{1}+U_{P}=6\ V+IR_{P}=6\ V+0.2\ A×\frac{1}{2}R_{P}$…①;当滑片P在滑动变阻器$R_{2}$最右端时,电压表的示数为4.5V,电路中的电流$I'=I_{1}'=\frac{U_{1}'}{R_{1}}=\frac{4.5\ V}{30\ \Omega}=0.15\ A$,电源电压$U=U_{1}'+U_{P}'=4.5\ V+I'R_{P}=4.5\ V+0.15\ A× R_{P}$…②;由①②解得$U=9\ V$.
(1)0.2 A
(2)9 V [解析]
(1)当滑片P移到滑动变阻器中点时,电压表的示数为6V,电路中的电流$I=I_{1}=\frac{U_{1}}{R_{1}}=\frac{6\ V}{30\ \Omega}=0.2\ A$.
(2)电源电压$U=U_{1}+U_{P}=6\ V+IR_{P}=6\ V+0.2\ A×\frac{1}{2}R_{P}$…①;当滑片P在滑动变阻器$R_{2}$最右端时,电压表的示数为4.5V,电路中的电流$I'=I_{1}'=\frac{U_{1}'}{R_{1}}=\frac{4.5\ V}{30\ \Omega}=0.15\ A$,电源电压$U=U_{1}'+U_{P}'=4.5\ V+I'R_{P}=4.5\ V+0.15\ A× R_{P}$…②;由①②解得$U=9\ V$.
