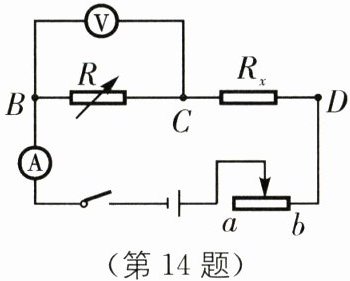

14. (2024·苏州中考)用如图所示电路测电阻Rₓ的阻值.
实验步骤如下：
(1)将电压表接在B、C两点间,闭合开关,将滑动变阻器滑片移到b端,电阻箱R调为某一阻值$R_1,$使电压表和电流表示数为合适的值；
(2)断开开关,将电压表右端由C点改接到D点；
(3)闭合开关,反复调节______使两表的示数与步骤(1)中相同,此时电阻箱的阻值为$R_2；$
(4)待测电阻的阻值Rₓ= ______；
(5)若操作无误,反复调节始终无法实现两表的示数与步骤(1)中相同,原因可能有：______、______.
实验步骤如下：
(1)将电压表接在B、C两点间,闭合开关,将滑动变阻器滑片移到b端,电阻箱R调为某一阻值$R_1,$使电压表和电流表示数为合适的值；
(2)断开开关,将电压表右端由C点改接到D点；
(3)闭合开关,反复调节______使两表的示数与步骤(1)中相同,此时电阻箱的阻值为$R_2；$
(4)待测电阻的阻值Rₓ= ______；
(5)若操作无误,反复调节始终无法实现两表的示数与步骤(1)中相同,原因可能有：______、______.
答案：
(3)电阻箱和滑动变阻器
(4)$R_{1}-R_{2}$
(5)$R_{1}$的阻值太小(或$R_{1}＜ R_{x}$) 滑动变阻器的最大阻值小于$R_{x}$(或滑动变阻器最大阻值不够大)
(3)电阻箱和滑动变阻器
(4)$R_{1}-R_{2}$
(5)$R_{1}$的阻值太小(或$R_{1}＜ R_{x}$) 滑动变阻器的最大阻值小于$R_{x}$(或滑动变阻器最大阻值不够大)

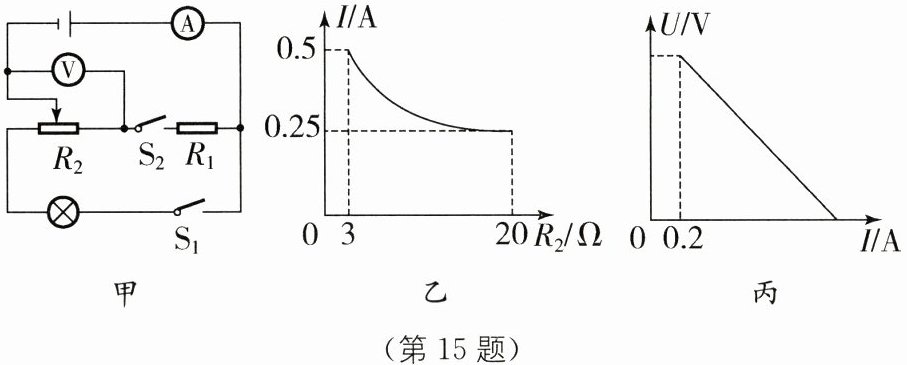

15. 如图甲所示,电源电压保持不变,电阻$R_1$的阻值为13 Ω.只闭合开关$S_1,$将滑动变阻器$R_2$的滑片从最右端向左移动,直至小灯泡正常发光.图乙是电流表示数与滑动变阻器$R_2$接入阻值关系的图像.小灯泡正常发光时$,R_2$两端的电压为______V.保持滑片位置不动,断开$S_1、$闭合$S_2,$再将滑片向右移动,图丙是电压表与电流表示数关系的图像.则电源电压为______V.
答案：
1.5 6

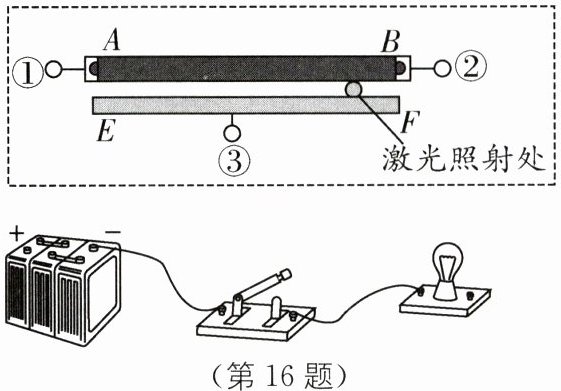

16. (4分)如图所示,虚线框内是光敏变阻器的结构图,AB为阻值均匀的薄膜电阻,EF为一条导电电极(相当于导线),在AB、EF之间是光导电层(无激光照射时为绝缘体;有激光照射时被照射处的光导电层导电,在该点处将薄膜电阻和导电电极接通),①、②、③为接线柱.请将光敏变阻器正确串联到下面电路中,要求开关闭合后,当激光束水平左移时灯泡变暗.
答案：

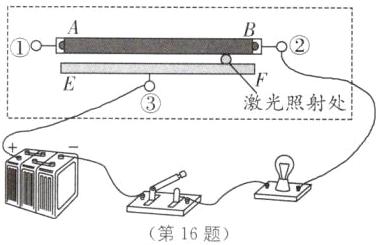

如图所示
[解析]光敏变阻器接入电路时应选择“一上一下”两个接线柱接入电路,开关闭合后,当激光束水平向左移动时灯泡变暗,由欧姆定律可知,光束水平向左移动,光敏电阻接入电路的阻值变大,所以应选择②、③接线柱接入电路,如答图所示.
如图所示
[解析]光敏变阻器接入电路时应选择“一上一下”两个接线柱接入电路,开关闭合后,当激光束水平向左移动时灯泡变暗,由欧姆定律可知,光束水平向左移动,光敏电阻接入电路的阻值变大,所以应选择②、③接线柱接入电路,如答图所示.
