11. 若导体两端电压为6 V时,通过它的电流为0.1 A,则该导体的电阻大小为______Ω;若该导体两端电压为3 V,则通过它的电流为______A;若两端电压为零,则该导体的电阻为______Ω.
答案：
60 0.05 60

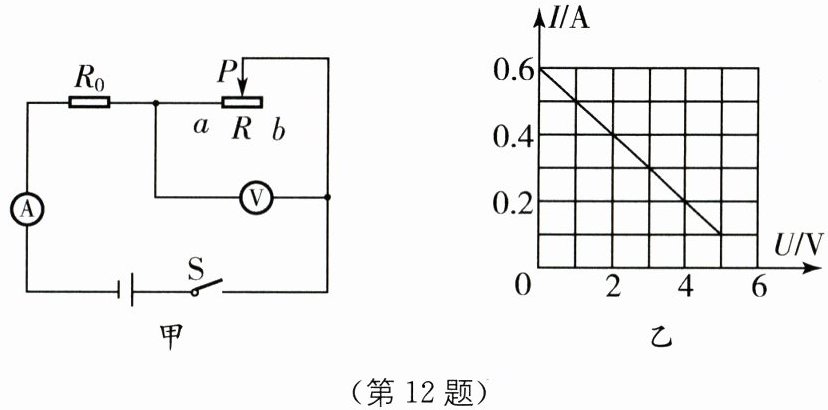

12. 如图甲所示的电路,当滑动变阻器的滑片从a端移至b端的过程中,电流表和电压表的示数关系如图乙所示,则电源电压为______V,R₀的阻值为______Ω.
答案：
6 10

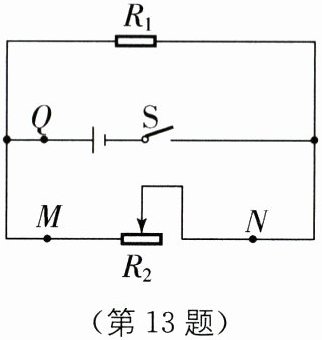

13. 如图所示电路中,由于接线柱接触不良导致电路发生了断路故障.若电路中仅有一处故障,且只发生在电阻$R_1、$$R_2$上.现通过接入一个电表来判断故障.
(1)应选择如下方案______.
A. 将一个电流表接入到Q点
B. 将一个电压表接入到QM之间
C. 将一个电压表接入到MN之间
(2)请写出选择方案后,闭合开关S后的操作、电表的示数变化情况及其对应的故障:______.
(1)应选择如下方案______.
A. 将一个电流表接入到Q点
B. 将一个电压表接入到QM之间
C. 将一个电压表接入到MN之间
(2)请写出选择方案后,闭合开关S后的操作、电表的示数变化情况及其对应的故障:______.
答案：
(1)A
(2)调节滑动变阻器的滑片,若电流表示数有变化,则$R_{1}$断路;若电流表示数不变,则$R_{2}$断路
(1)A
(2)调节滑动变阻器的滑片,若电流表示数有变化,则$R_{1}$断路;若电流表示数不变,则$R_{2}$断路
