《2025年课时训练九年级物理上册苏科版江苏人民出版社》

6. 在测量小灯泡正常工作时的电阻的实验中,设计了如图所示的电路图.正确连接电路后,闭合开关,发现无论怎样移动滑动变阻器的滑片,电流表始终无示数,电压表有示数且接近电源电压,则电路中可能存在的故障是( ).

A.灯泡L短路
B.灯泡L断路
C.滑动变阻器R短路
D.滑动变阻器R断路

答案： B

7. 如图所示是探究“电流与电阻的关系”的实验电路图,电源电压保持3 V不变,滑动变阻器的规格是“10 Ω 1 A”.实验中,先在a、b两点间接入5 Ω的电阻,闭合开关S,移动滑动变阻器的滑片P,使电压表的示数为2 V,读出并记录下此时电流表的示数.接着需要更换a、b间的电阻再进行两次实验,为了保证实验的进行,应选择的电阻规格为( ).

A.10 Ω和40 Ω
B.20 Ω和30 Ω
C.10 Ω和20 Ω
D.30 Ω和40 Ω

答案： C

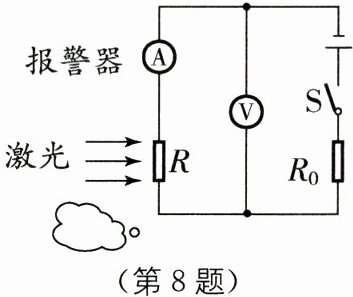

8. 为保障安全,现在很多室内公共场所安装有烟雾报警装置,如图所示是烟雾报警装置的简化原理图.电源电压保持不变,R₀为定值电阻,光敏电阻R的阻值随光照强度的减弱而增大,当电路中的电流减小至某一数值时报警器开始报警.当有烟雾遮挡射向光敏电阻R的激光时,下列说法正确的是( ).

A.电流表的示数变小,电压表的示数不变
B.电流表的示数变小,电压表的示数变大
C.电流表的示数变大,电压表的示数变大
D.电流表的示数变大,电压表的示数不变

答案： B [解析]由电路图可知,光敏电阻$R$和定值电阻$R_{0}$串联,电压表测$R$两端的电压,电流表测电路中的电流.因光敏电阻$R$的阻值随光照强度的减弱而增大,所以,当有烟雾遮挡射向光敏电阻$R$的激光时,光照强度减弱,$R$的阻值增大,电路中的总电阻增大,由$I=\frac{U}{R}$可知,电路中的电流减小,即电流表的示数变小.由$U=IR$可知,$R_{0}$两端电压变小,因串联电路中总电压等于各分电压之和,所以$R$两端的电压变大,即电压表示数变大,故选B

9. 如图所示电路中,电源电压保持不变.闭合开关S,将滑动变阻器的滑片P向左移动,下列说法中正确的是( ).

A.电压表V的示数不变,电流表$A_2$的示数变大
B.电压表V的示数变大,电流表$A_2$的示数变小
C.电压表V的示数与电流表$A_1$的示数的比值变小
D.电压表V的示数与电流表$A_2$的示数的比值变大

答案： D

10. (2024·淮安中考改编)如图甲所示,电源电压保持不变$,R_1$为定值电阻,滑动变阻器$R_2$的最大阻值为20 Ω,电压表量程为0~3 V,电流表量程为0~0.6 A,在保证电路各元件安全的前提下,电压表的示数随滑动变阻器$R_2$阻值变化的关系图像如图乙所示.下列说法中正确的是( ).

A.电源电压为7.5 V
B.定值电阻$R_1$阻值为5 Ω

$C.R_2$阻值为10 Ω时,电流表示数为0.2 A
D.电流表示数变化范围为0.2~0.3 A

答案： D [解析]本题考查与欧姆定律有关的图像问题.由图甲可知,定值电阻$R_{1}$与滑动变阻器$R_{2}$串联,电流表测量电路中的电流,电压表测量$R_{1}$两端的电压.由图乙可知,当$R_{2}=10\ \Omega$时,$R_{1}$两端的电压为$U_{1}=3\ V$,当$R_{2}=20\ \Omega$时,$R_{1}$两端的电压为$U_{1}'=2\ V$,因为串联电路中的电流处处相等,因此可得$\frac{U_{1}}{R_{1}}=\frac{U_{2}}{R_{2}}$,将上述两组数据代入可得:$\frac{3\ V}{R_{1}}=\frac{U-3\ V}{10\ \Omega}$和$\frac{2\ V}{R_{1}}=\frac{U-2\ V}{20\ \Omega}$,解得电源电压$U=6\ V$,定值电阻$R_{1}=10\ \Omega$,故A、B错误;$R_{2}=10\ \Omega$时,$I=\frac{U}{R_{1}+R_{2}}=\frac{6\ V}{10\ \Omega+10\ \Omega}=0.3\ A$,故C错误;由图乙可知,在电路安全的条件下,$R_{1}$两端的电压变化范围是2~3V,则电流表的最小示数为$I_{小}=\frac{U_{1小}}{R_{1}}=\frac{2\ V}{10\ \Omega}=0.2\ A$,电流表的最大示数为$I_{大}=\frac{U_{1大}}{R_{1}}=\frac{3\ V}{10\ \Omega}=0.3\ A$,因此可知电流表示数的变化范围是0.2~0.3A,故D正确.
思路引导 在解决电学问题时,通常需要先知道电源电压和定值电阻的阻值,如果在串联电路中电源电压和某个电阻的阻值均未知时,通常需要列方程来解决;在列方程时,如果电路中的电流是未知数,则可以写出不同用电器的电流表达式,根据串联电路的电流相等列方程;如果电流是已知的,则可以根据串联电路的总电压等于各个用电器两端的电压之和列方程;在列方程时还要注意,方程中的未知数如果是可变的,需要根据公式转换成已知量和不变的未知量.
