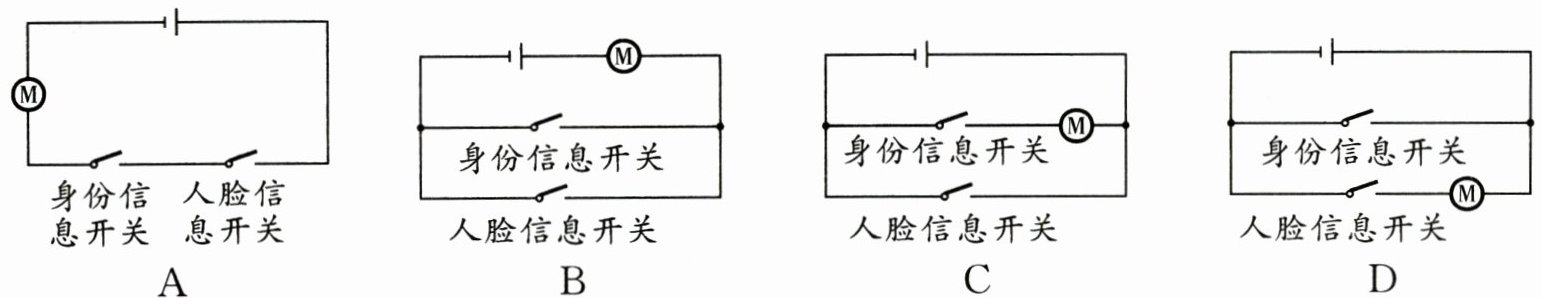

6. (2024·无锡惠山区一模)今年元旦,无锡火车站正式实施“验检合一”,乘客只需通过验票闸机“一道闸”,当身份信息和人脸信息符合时,电动机转动,打开闸门,就能直接到达站台,进站速度明显提升.下列电路设计符合要求的是( ).
A
B
C
D

答案： A [解析]本题考查串、并联电路的设计.由题意可知,当身份信息和人脸信息都符合,即两个开关都闭合时,电动机转动;图A中,只有两个开关均闭合时电动机才工作,故A符合要求;图B中,闭合任何一个开关时电动机都工作,故B不符合要求;图C中,只要闭合人脸信息开关,电源就短路,故C不符合要求;图D中,只要闭合身份信息开关,电源就短路,故D不符合要求.

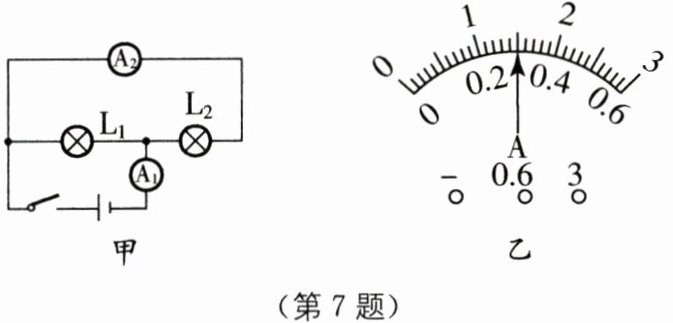

7. 如图甲所示的电路中闭合开关后,两个灯泡都能发光,电流表$A_1、$$A_2$指针的位置均如图乙所示,下列说法正确的是( ).


A.灯泡$L_1$和$L_2$串联
B.电流表$A_2$一定接入“3 A”接线柱
C.电流表$A_1$的示数是0.3 A
D.通过灯泡$L_1$的电流是1.2 A

答案： D

8. 在如图所示的电路中,下列说法正确的是( ).


A.当闭合开关$S_1、$$S_2、$$S_3$时,电源短路
B.当只闭合开关$S_1、$$S_2$时$,L_1、$$L_2$并联
C.当只闭合开关$S_2、$$S_3$时$,L_1、$$L_2$串联
D.当只闭合开关$S_1、$$S_3$时$,L_1、$$L_2$串联

答案： A

9. 如图所示的电路,闭合开关,两只灯泡都不发光,且电流表和电压表均没有示数.现仅将$L_1$和$L_2$两灯泡的位置对调,其他不变,再次闭合开关时,发现两只灯泡仍不发光,电流表指针仍然不动,但电压表的指针却有了明显的偏转.根据以上信息可以判断( ).


A.电流表损坏了
B.灯泡$L_1$的灯丝断了
C.灯泡$L_2$的灯丝断了
D.电源接线处松脱

答案： C

10. 一位同学为探究串联电路中用电器两端的电压与电源两端电压的关系,连接如图所示电路,电源为两节新干电池,所有器材都完好且连接无误.以下说法正确的是( ).


A.闭合开关前,电压表示数为3 V
B.闭合开关后,电压表示数为1.5 V
C.若只将②线由e改接到b,闭合开关后,电压表示数一定为1.5 V
D.若要测量$L_2$两端电压,只需将①线由a改接到b即可

答案： D [解析]闭合开关前,电路未形成闭合电路,则电压表示数为0,A错误;闭合开关后,电压表与两灯泡并联,1节新干电池电压为1.5V,2节新干电池串联的电压为3V,所以电压表示数为3V,B错误;若只将②线由e改接到b,此时电压表与灯泡L₁并联,则测量的是灯泡L₁两端的电压,由于题中未说明灯泡L₁和L₂规格是否相同,则两灯泡不一定平分电源电压,所以灯泡L₁两端的电压不一定是1.5V,C错误;将①线由a改接到b后,电压表与灯泡L₂并联,所以电压表测量的是灯泡L₂两端电压,D正确.故选D.关键提醒 关于串、并联电路的电压特点的考题,解题关键是电压表所测电路元件的判断,要注意一节新干电池的电压为1.5V.
