1. 串联和并联电路在实际生活中具有广泛的应用,下列用电器的连接方式中不属于并联的是( ).

A.烘托节日气氛的小彩灯
B.冰箱中的压缩机和照明灯
C.电脑主机和与之相连的音响
D.街道两旁的路灯

答案： A

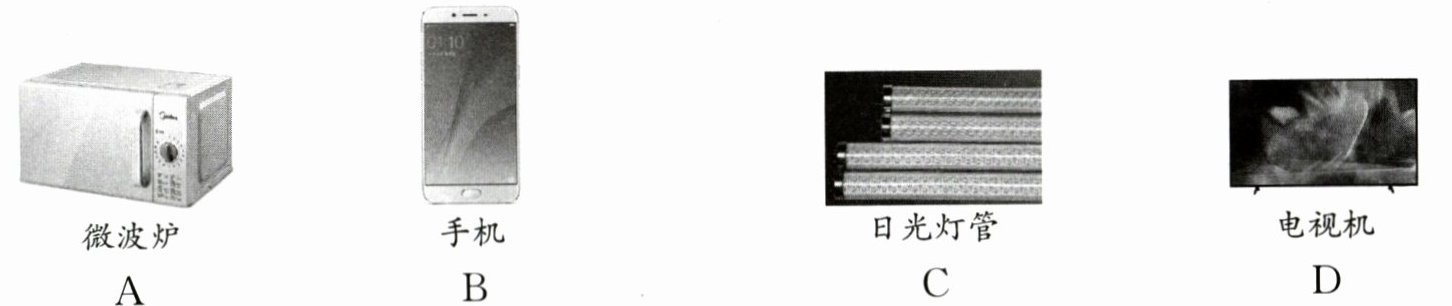

2. 下列家用电器正常工作时的电流约为5 A的是( ).
微波炉 A
手机 B
日光灯管 C
电视 D

答案： A

3. 小聪家里有一台透明门的电冰箱,当他打开冰箱门时,冰箱内的灯就亮;当他关闭冰箱门时,冰箱内的灯就熄灭,但压缩机依然工作.小聪断定冰箱门上有一个开关S,下面小聪的判断中正确的是( ).

A.冰箱内的照明灯和压缩机串联
B.冰箱内的照明灯和压缩机并联,开关S在干路上
C.冰箱内的照明灯和压缩机并联,开关S和压缩机串联
D.冰箱内的照明灯和压缩机并联,开关S和照明灯串联

答案： D

4. 如图所示,电源电压为6 V,闭合开关后,电压表的示数为4 V,下列描述错误的是( ).

$A. L_1$两端电压为2 V
$B. L_2$两端电压为4 V
$C. L_1$和$L_2$两端电压之和为6 V
D. 开关断开后电压表示数为0

答案： D

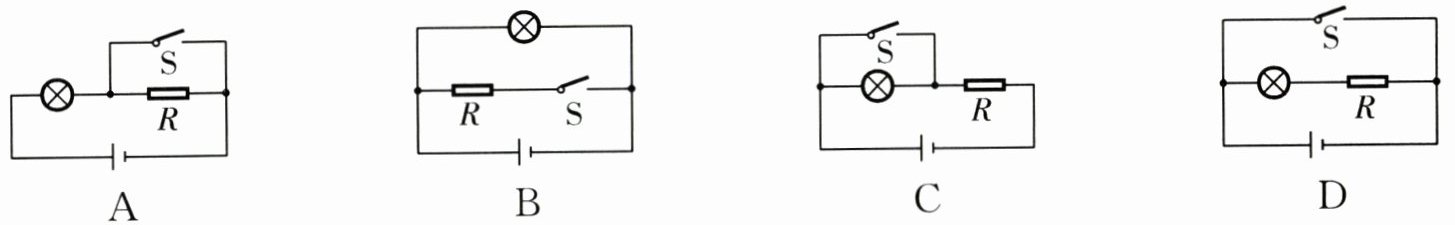

5. 新情境 安全带提醒装置 (2023·泰州中考)为了安全,汽车行驶时驾驶员必须系好安全带.当系好安全带时,相当于闭合开关,指示灯不亮;未系好安全带时,相当于断开开关,指示灯发光.符合上述要求的正确电路图是( ).
A
B
C
D

答案： C [解析]图A中无论开关断开还是闭合,灯泡都发光,A不符合题意;图B中无论开关断开还是闭合,灯泡都发光,B不符合题意;图C中开关断开,灯泡和保护电阻串联能够发光,开关闭合,灯泡被短路不能发光,C符合题意;图D中开关断开,灯泡与保护电阻串联能够发光,开关闭合造成电源短路,D不符合题意.
