《2025年同步练习册山东科学技术出版社八年级物理上册人教版》

17. 为了探究光折射时的特点,做如图所示实验。
(1) 让光束沿AO射入杯中时,光束进入水中后折射光线会向法线方向偏折；当入射角增大时,折射角增大。
(2) 当一束光射入杯中时,会在杯底形成光斑。保持入射光束的方向不变,逐渐往杯中加水,观察到杯底的光斑向左(选填“左”或“右”)移动。
(3) 把一枚硬币放入杯底,看到硬币的位置比它实际的位置要偏高(选填“高”或“低”)。

答案：
(1)法线　增大　
(2)左　
(3)高

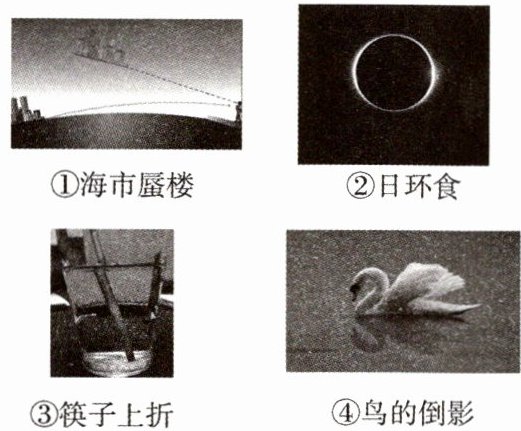

1. 如图所示的四个现象中,属于光的折射现象的是(B)

A.①②
B.①③
C.①②④
D.②③④

答案： B

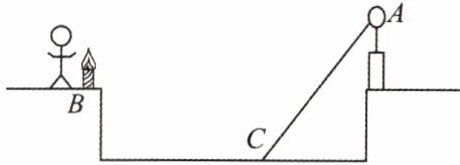

2. 一盏探照灯的灯光射向水池,如图所示,在没有水的池底C处形成一个光斑。在逐步注水的过程中,B处的人看到池底的光斑会(D)

A.在原地不动
B.先向左移再向右移
C.向左移动
D.向右移动

答案： D

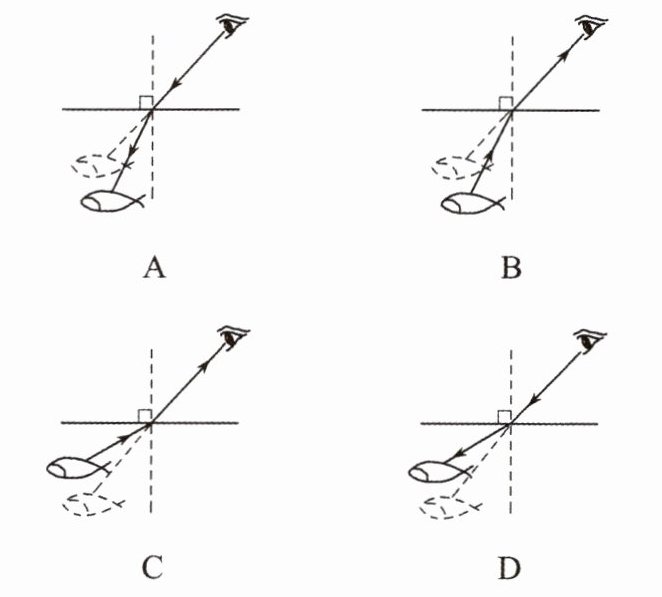

3. 岸上的人看到水中小鱼的光路图是(B)

答案： B

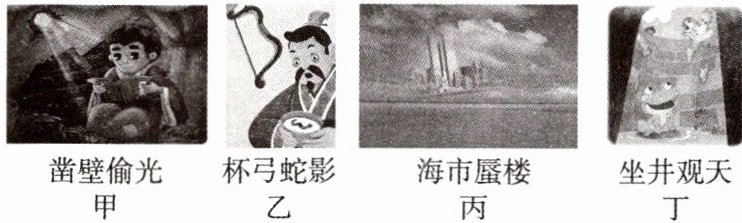

4. 如图所示的光现象中,原理相同的是(D)

A.甲、乙
B.丙、丁
C.乙、丙
D.甲、丁

答案： D

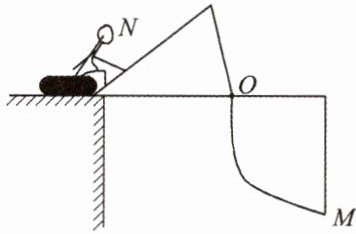

5. 某同学跟随爸爸学习钓鱼。如图所示,该同学的眼睛位于N处,浮标位于水面的O处,鱼饵灯位于水下M处,此时他发现鱼饵灯刚好被浮标挡住。已知N、O、M在同一竖直面内,请画出该同学看到鱼饵灯光的光路图。

答案：
如图
