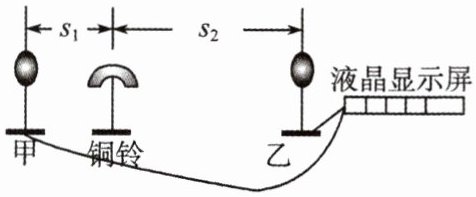

21.如图为声速测量仪的实验装置图及其使用说明书。请阅读使用说明书,然后回答问题:

使用说明书
(1)实验装置如图所示,甲、
乙是声信号采集器。
(2)复位后用棒槌敲打铜铃,
声音被甲、乙接受。
(3)液晶屏显示甲、乙接收到
信号的时间差,单位为秒(s)。
(1)若把声音发生器放在甲、乙的中点,
即s1= S2,启动声音发生器,则液晶
显示屏的示数为0S.
(2)若将声音发生器放到乙的右边,并与
甲、乙在一条直线上,启动声音发生
器,则增大声音发生器到乙的距离,
液晶显示屏的数值不变(选填
“变大”“变小”或“不变”)。
(3)为了测量某液体的声速,把声速测量仪放置于该液体中,当声音发生器移至甲、乙之间,且三者在同一直线上,
启动声音发生器,液晶显示屏上显示“0.0005s”。已知s1= 0.2m,S2=
0.9m,则声音在该液体中的传播速
度约为1400m/s。若启动声音发生器,保持声速测量仪中声音发生器及甲、乙的位置不变,将声速测量仪从液体中取出,放置于空气中,则
液晶显示屏的数值变大(选填“变大”“变小”或“不变”)。

答案： （1）0 （2）不变 （3）1400 变大

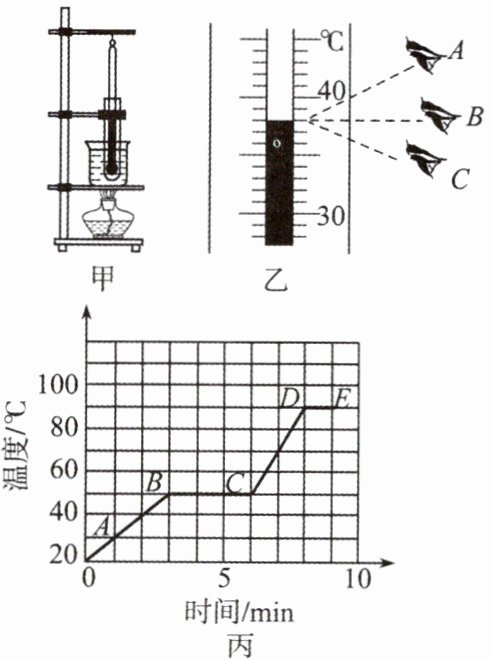

22.如图甲是“探究物质的熔化规律”的实验装置。实验时先将固体物质和温度计分别放入试管内,再放入大烧杯的水中,观察固体的熔化过程。

(1)试管内物质在熔化过程中,某时刻温度如图乙所示,读数方法正确的是______(选填“A”“B”或“C"),示数为______℃。某同学根据实验记录的数据描绘出该物质的温度随时间变化的图像,如图丙所示,则可知该物质是______(选填“晶体"或“非晶体")。
(2)在该物质熔化过程中,如果将试管从烧杯中拿出来,该物质将停止熔化。将试管放回烧杯后,该物质又继续熔化,说明固体熔化时需要______(选填“吸收"或“放出”热量。
(3)根据描绘的图像,该物质在第5min 时处于______状态,该物质的熔点为______C;仔细观察图像发现,该物质熔化前(AB段)升温比熔化后(CD段)升温______(选填“快”或“慢”)。
(4)图像中DE段是______过程。
（1）B 38 晶体 （2）吸收 （3）固液共存 50 慢 （4）沸腾

答案： （1）B 38 晶体 （2）吸收 （3）固液共存 50 慢 （4）沸腾
