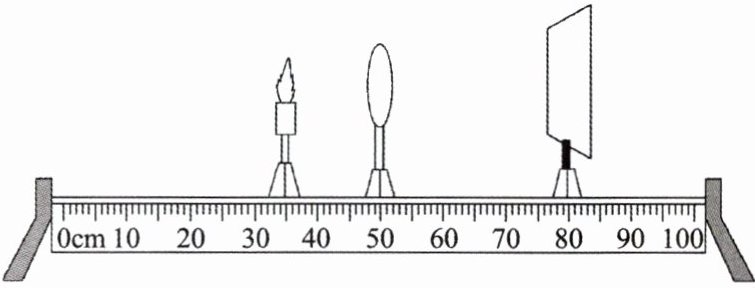

21. 某同学做“探究凸透镜成像的规律”实验时,所用凸透镜焦距为 10 cm。如图所示,实验过程中,光屏上可得到一个清晰的像,这个像是倒立(选填“倒立”或“正立”)、放大(选填“放大”“等大”或“缩小”)的实像,生活中投影仪(幻灯机)就是利用这个原理制成的。图中若固定凸透镜,将蜡烛移到 30 cm 刻度线处,再向左(选填“左”或“右”)移动光屏到适当位置,又可在光屏上得到一个清晰的像。

答案： 倒立 放大 投影仪(幻灯机) 左

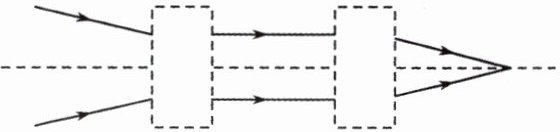

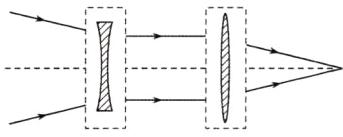

22. 根据入射光线和折射光线,在图中的虚线框内画出适当的透镜。

答案：
如图

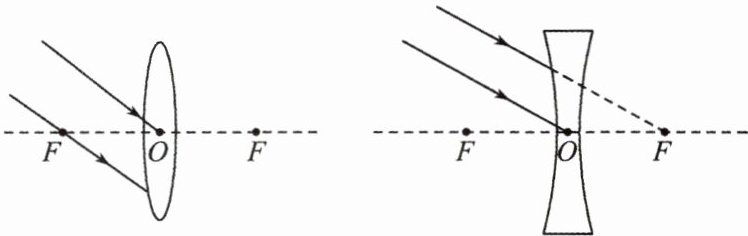

23. 根据透镜的性质,完成下列光路图。

答案：
如图
　

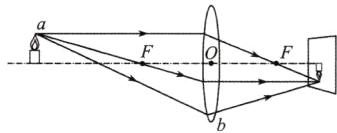

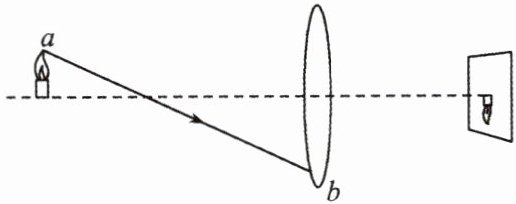

24. 如图所示,蜡烛经过凸透镜在光屏上成清晰的像,请画出入射光线 ab 经透镜后的出射光线,并确定透镜焦点的位置。(保留作图过程)

答案：
如图

25. 某同学用凸透镜、蜡烛、光屏和刻度尺等器材,探究凸透镜成像的规律。

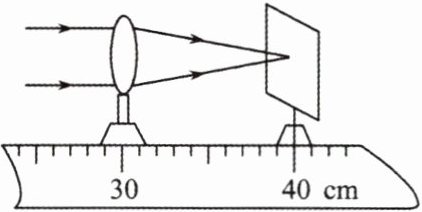

(1)如图所示,将凸透镜正对着太阳光,把光屏置于另一侧,改变光屏与凸透镜间的距离,直到光屏上出现一个最小、最亮的光斑,测得凸透镜的焦距是10.0cm。

(2)该同学将蜡烛、凸透镜和光屏的中心调到同一高度,无论怎样移动光屏,都不能得到清晰的像,原因可能是物距小于焦距，像是虚像。
(3)实验一段时间蜡烛变短,要使烛焰像仍然成在光屏的中心,应将光屏向上移动。

答案： （1）最小、最亮 10.0 （2）物距小于焦距，像是虚像 （3）上

26. 某同学在做“探究凸透镜成像的规律”实验时,有以下步骤：

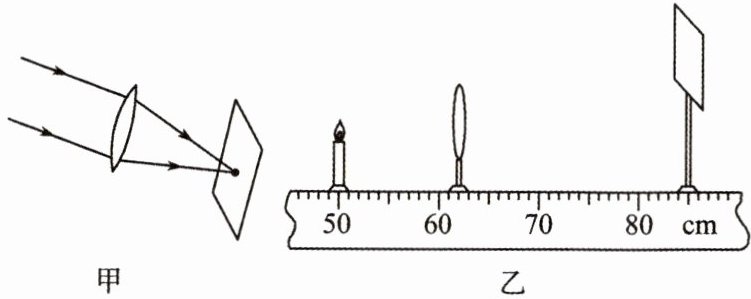

(1)先进行粗测,如图甲所示,将凸透镜正对太阳光,在透镜的另一侧移动一张白纸,当白纸距透镜 10 cm 时,纸上出现最小、最亮的光斑。由此可知,凸透镜焦距约是10cm。
(2)如图乙所示,点燃蜡烛后,要使像能够成在光屏的中央,应将光屏向下(选填“上”或“下”)调整。

(3)光屏调节合适后,将蜡烛移至距凸透镜 12 cm 处,前后移动光屏,可在光屏上得到一个清晰的实像,这个像是图丙中的D。

(4)放大镜的工作原理：将物体放在1倍焦距范围内,像与物体在透镜的同(选填“同”或“异”)侧。

答案： （1）10 （2）下 （3）D （4）1倍焦距 同
