《2025年同步练习册山东科学技术出版社八年级物理上册人教版》

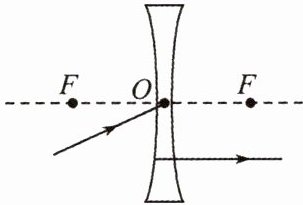

3. 请在图中根据入射光线画出相对应的折射光线。

答案：
如图　　　

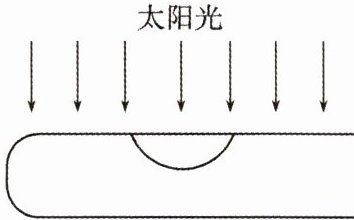

4. 如图所示,在注有清水的试管内留有一稍大的空气泡,使太阳光从试管的正上方向下照,观察试管下方的白纸,可以发现白纸上空气泡的下方较暗(选填“亮”或“暗”),这是因为太阳光射向空气泡和水如同射向凹透镜,出射光线会发散(选填“发散”或“会聚”)。

答案： 暗　凹　发散

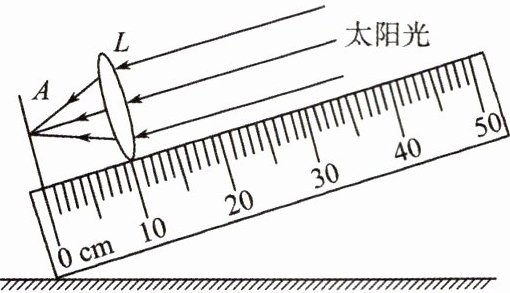

5. 某同学利用太阳光测量凸透镜的焦距时,将一把木质刻度尺的一端置于水平地面上,观察刻度尺在地面上形成的影子。不断调节刻度尺,使其在地面上的影子最短,这时刻度尺的方向就与太阳光的方向平行。该同学保持刻度尺不动,另一同学将光屏A和凸透镜L按照如图所示的方式均垂直于刻度尺摆放,光屏上形成了一个最小、最亮的光斑,则该凸透镜的焦距为10.0cm。

答案： 最短　10.0

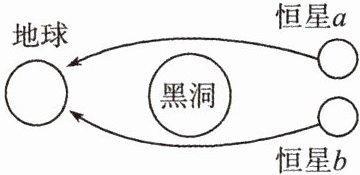

6. 黑洞是宇宙中质量很大的天体。如图所示,两恒星a、b发出的光在经过某黑洞附近时发生了弯曲之后射向地球,地球上的人类观测到恒星a的位置比原位置偏高(选填“偏高”“偏低”或“不变”)；若在黑洞的位置用一个光学元件代替它对光的作用(光学元件的尺寸可大于黑洞),该光学元件为凸透镜。

答案： 偏高　凸透镜

1. 西汉时期的《淮南万毕术》中,有“削冰令圆,举以向日,以艾承其影,则火生”的记载。其中,“削冰令圆”是把冰削成凸透镜；“以艾承其影”是把“艾”(易燃物)放在透镜的焦点上。

答案： 凸　焦点

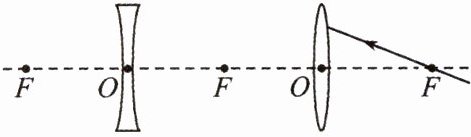

2. 如图所示,一束光射向凸透镜,请画出该光经过凸透镜、凹透镜的折射光路图。

答案：
如图　　　　

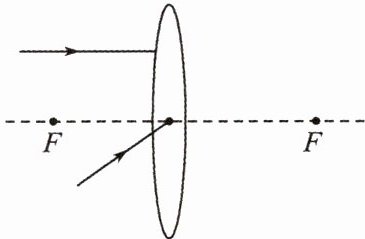

3. 请将光路图补充完整。

答案：
如图　　　　　

4. 请将光路图补充完整。

答案：
如图
