《2025年作业本江西教育出版社八年级物理上册沪粤版》

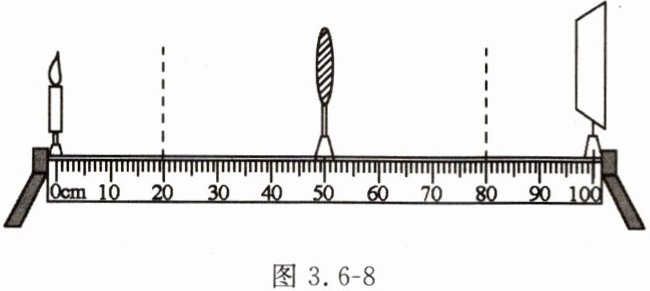

6. 某物理兴趣小组探究凸透镜成像规律的实验装置如图3.6-8所示,凸透镜固定在50cm刻度线处,光屏和蜡烛分别在凸透镜两侧。

(1)在光具座上依次安装蜡烛、凸透镜、光屏,然后点燃蜡烛并调节烛焰、凸透镜、光屏的中心在同一高度。当将蜡烛移动到20cm刻度线处,将光屏移动到80cm刻度线处时,光屏上呈现一个等大、清晰的像,则凸透镜的焦距是15.0cm。
(2)凸透镜位置不变,将蜡烛从20cm刻度线处移到10cm刻度线处时,要在光屏上观察到清晰的像,光屏应从80cm刻度线处向左(选填“左”或“右”)移动,这时所成的像是缩小(选填“放大”“缩小”或“等大”)的实像。
(3)如果用不透明纸板将凸透镜上半部分遮住,结果是D。
A. 没有影响
B. 不能成像
C. 成一半的像
D. 仍能成完整的像,但亮度变暗

答案：
(1)高度；15.0；
(2)左；缩小；
(3)D

7. 在探究凸透镜成像规律的实验中,使用的凸透镜的焦距为10cm。
(1)依次将点燃的蜡烛、凸透镜、光屏放在光具座上,调节烛焰、凸透镜、光屏的中心大致在相同高度上。

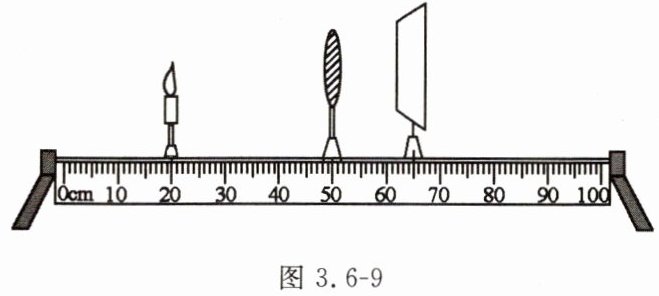

(2)若图3.6-9中光屏上承接到烛焰清晰的像,则此像是缩小(选填“放大”“缩小”或“等大”)的。

(3)在光屏上已经得到一个倒立、缩小的像时,要使光屏上的像变大,若保持透镜的位置不变,应将蜡烛靠近透镜,并将光屏远离(选填“靠近”或“远离”)透镜。
(4)某次实验时,蜡烛到凸透镜的距离为8cm,此时凸透镜所成像的性质是正立、放大的虚像。

答案：
(2)缩小；
(3)靠近；远离；
(4)正立、放大的虚像
