1. 常用体温计刻度部分的横截面如图3.6-4所示,其正面呈圆弧形,这样就可看清体温计内极细的汞柱,以便于读数。圆弧形玻璃的作用相当于放大镜,使我们能看到汞柱放大后的虚(选填“虚”或“实”)像。

答案： 虚

2. 放大镜是一个凸(选填“凸”或“凹”)透镜。通过放大镜观察物体时,所看到的像与物体在放大镜的同(选填“同”或“异”)侧；要使看到的像更大一些,就要使放大镜适当远离(选填“远离”或“靠近”)物体一些。

答案： 凸；同；远离

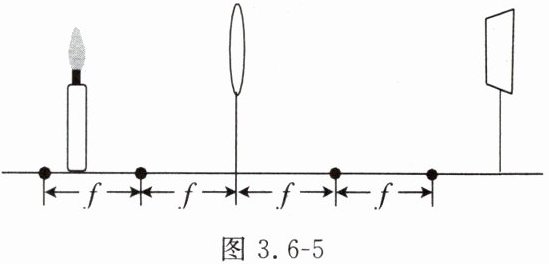

3. 在探究凸透镜成像规律的实验中,若当凸透镜、光屏和烛焰的位置如图3.6-5所示时,光屏上能成一个清晰的像,则(C)

A.所成的像是正立、缩小的实像
B.所成的像是倒立、缩小的实像
C.把蜡烛向左移动,调整光屏的位置,得到的清晰的像变小
D.透镜的位置不变,将蜡烛和光屏的位置对调,光屏上可以得到倒立、放大的实像

答案： C

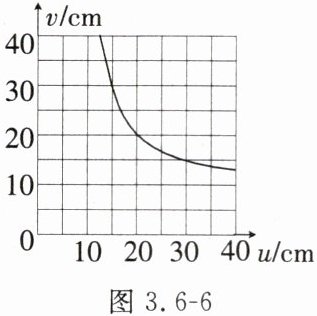

4. 某班同学在探究凸透镜成像规律的实验中,记录并绘制了像到凸透镜的距离$v与物体到凸透镜的距离u$之间关系的图像(图3.6-6)。下列判断正确的是(D)

A.该凸透镜的焦距是20cm
B.当$u = 15cm$时,在光屏上能得到一个缩小的像
C.当$u = 25cm$时,在光屏上成放大的像
D.把物体从$u = 10cm处移动到u = 30cm$处的过程中,光屏上的像逐渐变小

答案： D

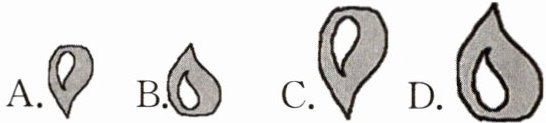

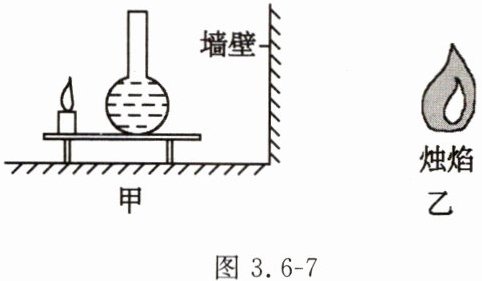

5. 将一支蜡烛放在装满水的烧瓶前,调整蜡烛和烧瓶至如图3.6-7甲所示位置,在墙壁上得到烛焰清晰的像。根据图3.6-7乙中的烛焰形态(左视图),可知墙壁上烛焰的像应是(C)

A.
B.
C.
D.

答案： C
