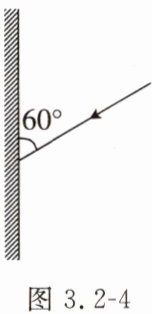

8. 如图 3.2 - 4 所示,入射光线与反射面的夹角为 $60^{\circ}$,请作出其对应的反射光线,并标出反射角。

答案： 如图3.2 - 4所示，入射光线与反射面的夹角为60°，请作出其对应的反射光线，并标出反射角。

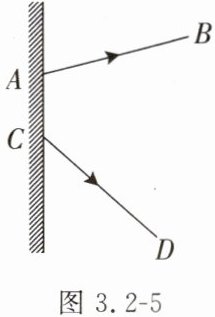

9. 如图 3.2 - 5 所示,$AB$、$CD$ 是同一点光源 $S$ 发出的光经平面镜反射后的两条反射光线,请通过作图确定光源的位置。

答案： 如图3.2 - 5所示，AB、CD是同一点光源S发出的光经平面镜反射后的两条反射光线，请通过作图确定光源的位置。

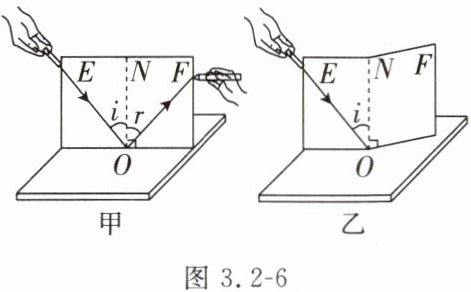

10. 小明和同学们利用图 3.2 - 6 所示的实验装置探究光的反射定律,纸板可绕 $ON$ 转动。

【证据】
(1)如图甲所示,小明先把一个平面镜平放在水平桌面上,再将纸板 $ENF$ 垂直固定在平面镜上,可用直角三角尺(填器材名称)来检验纸板是否垂直于平面镜。
(2)实验中为了让光线能在纸板上显示出来,应该让光束贴着纸板射入。
(3)入射光沿 $EO$ 射向 $O$ 点,经平面镜反射后,沿 $OF$ 射出,$i$ 是入射(选填“入射”或“反射”)角。在纸板上用笔描出入射光和反射光的径迹,多次改变入射光的角度,换用不同颜色的笔记录每次光的径迹,并测量入射角和反射角的大小,将实验数据记入下表。

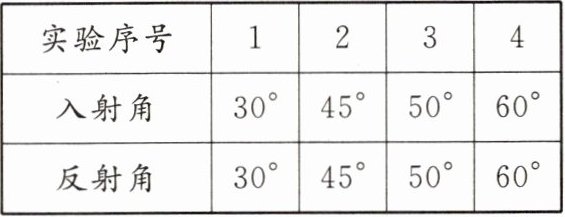

|实验序号|1|2|3|4|
|入射角| $30^{\circ}$ | $45^{\circ}$ | $50^{\circ}$ | $60^{\circ}$ |
|反射角| $30^{\circ}$ | $45^{\circ}$ | $50^{\circ}$ | $60^{\circ}$ |

【解释】
(4)分析表格数据得出：在光的反射现象中,反射角等于入射角。
(5)若将一束光贴着纸板沿图甲中 $FO$ 方向射向 $O$ 点,反射光沿 $OE$ 方向射出,说明在光的反射现象中,光路是可逆的。
(6)如图乙所示,把纸板 $NOF$ 绕 $ON$ 向后折,将一束光沿 $EO$ 射入,在纸板 $NOF$ 上看不到反射光,这表明：在光的反射现象中,反射光线、入射光线和法线在同一平面内。

答案： （1）直角三角尺（2）贴着纸板射入（3）入射（4）反射角等于入射角（5）光路是可逆的（6）同一平面内
