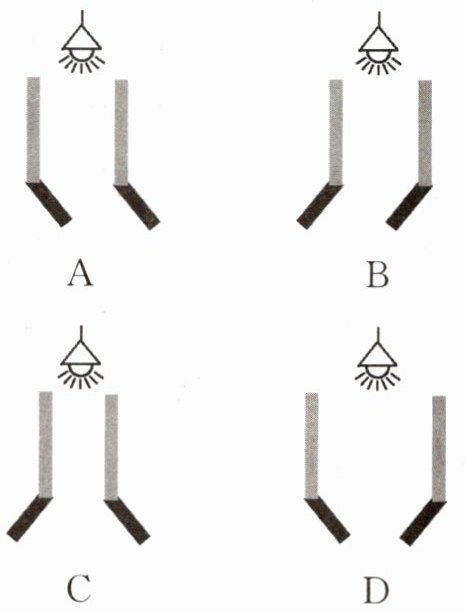

11. 下列图中木杆在灯光下形成的影子可能与客观实际相符的是(C)

答案： C

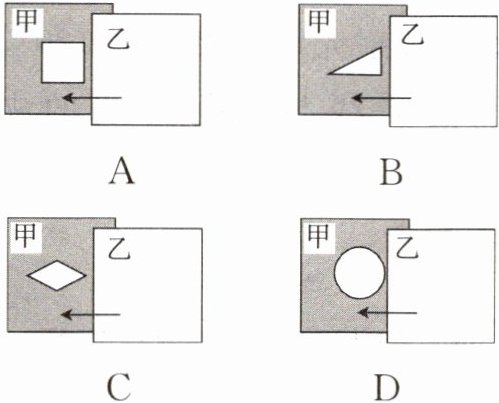

12. 在探究树荫下的光斑的综合实践活动中,小华用卡片乙覆盖在开有小孔的卡片甲上,并沿箭头方向水平移动卡片乙,一边改变小孔的形状和大小,一边观察光斑形状的变化情况。为了只研究孔的大小对光斑形状的影响,下列设计符合要求的是(B)

答案： B

13. (多选)下列关于光线的说法正确的是(BD)
A.光源射出的无数条线就是光线
B.光线实际上是不存在的
C.光线就是很细的光束
D.光线能用来表示光的传播方向

答案： BD

14. 一同学用可乐瓶做小孔成像实验,实验装置如图3.1 - 2甲所示。
(1)请在图甲的半透明纸上画出蜡烛AB的像A'B'。

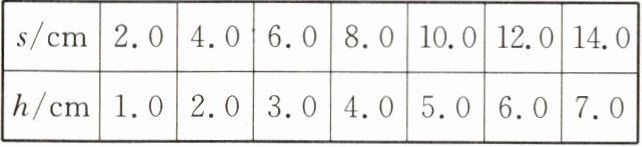

(2)该同学发现物体和小孔的位置固定后,像离小孔越远,像就越大。他测出了像到小孔的距离s与像的高度h的几组数据(见下表),请根据表中的数据,在图3.1 - 2乙的坐标中画出h与s的关系图像。
| s/cm | 2.0 | 4.0 | 6.0 | 8.0 | 10.0 | 12.0 | 14.0 |
| h/cm | 1.0 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 |



(3)从图像中可看出h与s是什么关系？______h与s成正比（或s = 2h）。

答案： （3）h与s成正比（或s = 2h）。
