《2025年人教金学典同步解析与测评八年级物理上册人教版重庆专版》

1.在探究凸透镜成像规律的实验中。
(1)如图所示,把蜡烛、凸透镜、光屏依次摆放在光具座上,并将蜡烛烛焰和光屏的中心调到凸透镜的主光轴上,目的是使像成在光屏中央。
(2)按要求进行观察和测量,并将部分观测情况记录在下列表中：
|实验序号|物距u/cm|像距v/cm|像的性质|
|1|60|20|倒立、缩小、实像|
|2|30|30|倒立、等大、实像|
|3|20|60|倒立、放大、实像|
|4|10|不成像（或无法在光屏上呈现）|正立、放大、虚像|
①凸透镜焦距f=15cm。
②当物距u= 20 cm时,像距v=60cm。
③当物距u= 10 cm时,像的性质是正立、放大、虚像。

答案：
(1)光屏中央
(2)①15
②60
③正立、放大、虚像

2.小华研究凸透镜成像的规律。
(1)在光具座上,将蜡烛、光屏安装在凸透镜两侧,调节三者的高度时,需要(选填“需要”或“不需要”)点燃蜡烛。

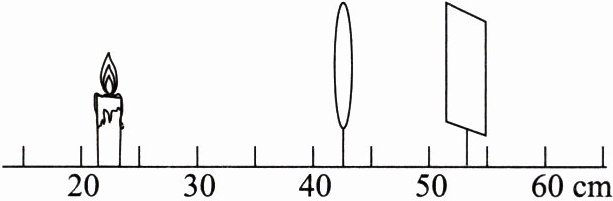

(2)正确安装并调节实验装置后,各元件位置如图所示,恰好在光屏上得到一个清晰、倒立、缩小(选填“放大”“缩小”或“等大”)的实像。若保持凸透镜位置不变,将蜡烛与光屏位置对调,光屏上能(选填“能”或“不能”)得到烛焰倒立、放大的像。

(3)保持蜡烛、凸透镜、光屏位置不变,小华用不透光的纸板遮住凸透镜上半部分,则在光屏上观察到的像是C(填选项前的字母)。
A.烛焰的上半部分,亮度变暗
B.烛焰的下半部分,亮度变暗
C.完整的烛焰,亮度变暗
D.完整的烛焰,亮度不变

答案：
(1)需要
(2)缩小；能
(3)C

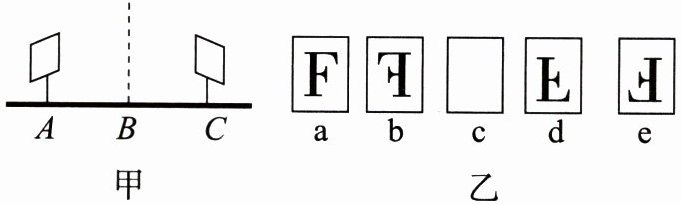

3.(安徽中考)某小组探究平面镜和凸透镜成像的特点,将光源和光屏分别竖直放置在水平光具座上的A、C位置,B是AC的中点,如图甲所示。在AB之间朝向A观察,看到的光源形状如图乙中的a所示。

(1)在B处竖直放置一块平面镜,镜面朝向光源,小丽在AB之间观察平面镜中的像,小明在BC之间观察光屏。此后,小亮将平面镜更换为一个凸透镜,恰能在光屏上成等大的像,他在BC之间观察光屏上的像。上述实验过程中,小丽、小明和小亮观察到的分别是图乙中的______(选填“①”“②”“③”或“④”)。
①a、c、e
②b、c、d
③b、b、d
④b、b、e
(2)小亮继续实验,要在光屏上得到一个缩小的像,可保持光源位置不变,将凸透镜向______(选填“A”或“C”)移动,并调节光屏的位置直到呈现清晰的像。
【答案】：
(1)③；(2)C。

答案： 【解析】：
(1)平面镜成像时，像与物体关于镜面对称。观察图乙a，根据对称性可知，小丽在$AB$之间观察平面镜中的像，看到的像形状应该是图乙中的b。由于平面镜成的是虚像，所以小明在$BC$之间观察光屏，光屏上不会有光源的像，看到的应该是图乙中的b（表示无像或虚像的情况，这里根据选项可理解为看到的是与平面镜中相同的虚像形状但实际光屏上无像，故以b表示）。当将平面镜更换为一个凸透镜，恰能在光屏上成等大的像，此时物距等于像距等于二倍焦距，成倒立、等大的实像，所以小亮在$BC$之间观察光屏上的像，看到的像形状应该是图乙中的d（倒立、等大的像）。所以小丽、小明和小亮观察到的分别是图乙中的b、b、d，答案选③。
(2)根据凸透镜成像规律，当物距大于二倍焦距时，成倒立、缩小的实像，像距在一倍焦距和二倍焦距之间。现在要在光屏上得到一个缩小的像，即要增大物距，保持光源位置不变，就应该将凸透镜向远离光源的方向移动，也就是向$C$移动，并调节光屏的位置直到呈现清晰的像。
【答案】：
(1)③ ；
(2)$C$。
