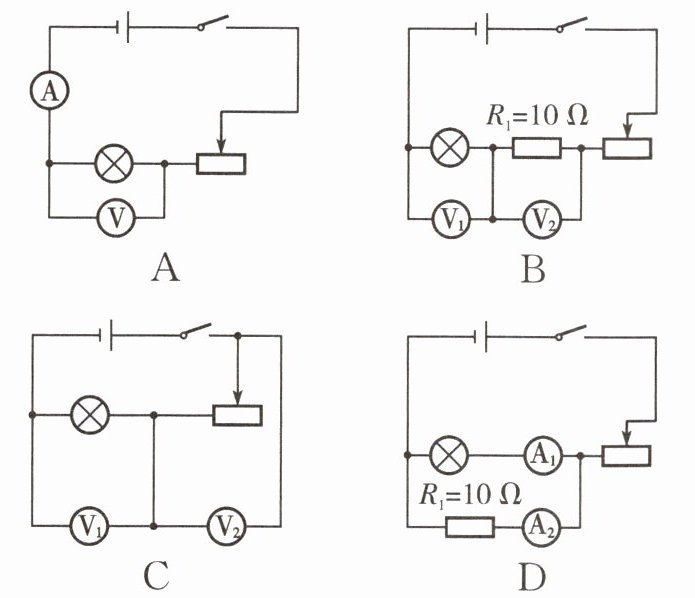

7. 额定电压为2.5 V的小灯泡接在下列四个电路中,不能测出小灯泡额定功率的是( )



A.
B.
C.
D.

答案： C

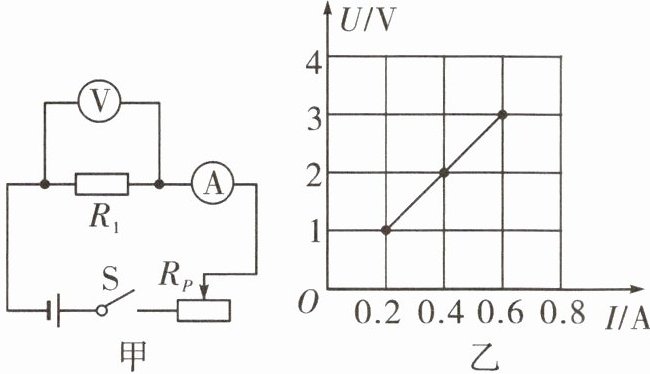

8. 如图甲所示$,R_1$为定值电阻,Rₚ为滑动变阻器,闭合开关S,Rₚ的滑片从一端移动到另一端,得到U-I图像如图乙所示。下列说法正确的是( )

$A. R_1$阻值为1.8 Ω
B. 电路消耗的最小功率为0.2 W
C. 当Rₚ总阻值的3/5接入电路时,它与定值电阻消耗的功率之比为5∶6
D. 当电流为0.4 A时$,R_1$与Rₚ连入电路的阻值之比为2∶1

答案： D

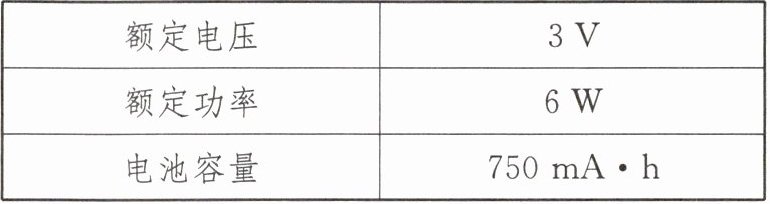

9. 如图所示是一款小型桌面清洁器,因其外形卡通、小巧实用备受人们喜爱。下表是这款清洁器的部分参数。

| 额定电压 | 3 V |
| 额定功率 | 6 W |
| 电池容量 | 750 mA·h |

(1)该桌面清洁器正常工作时的电流是______A。
(2)该桌面清洁器在电量低于20%时会自动切断电源停止工作,该清洁器充满电后,能正常工作______h。

答案：
(1)解：由P=UI得，正常工作时的电流I=P/U=6W/3V=2A。
(2)解：电池容量为750mA·h=0.75A·h，可使用的电量为0.75A·h×(1-20%)=0.6A·h，由I=Q/t得，工作时间t=Q/I=0.6A·h/2A=0.3h。
(1)2
(2)0.3

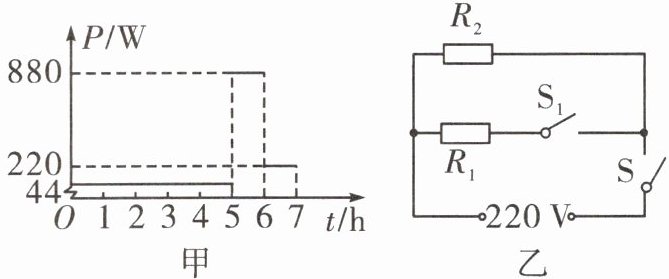

10. 某一天晚上睡觉前,小科用有预约功能的电饭煲为家人第二天的早餐煲粥。小科将大米等食材放入电饭煲内,接通220 V家庭电路,经过了待机、加热、保温三个过程,早餐前断开电源,电饭煲消耗的电功率随时间变化的图像如图甲所示,电饭煲加热过程消耗的电能为______kW·h。已知小科家电饭煲加热和保温部分基本电路原理如图乙所示,S是接通家庭电路的开关$,S_1$是自动开关$,R_1$和$R_2$为电阻不变的电热丝,则$R_2= ______Ω。$

答案： 0.88；220

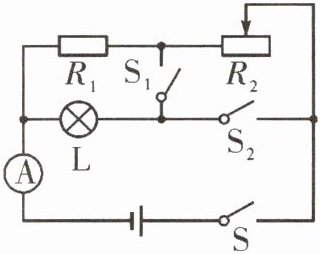

11. 如图所示,小灯泡标有“6 V 3 W”字样(电阻不受温度影响$),R_1$为定值电阻$,R_2$为滑动变阻器,其最大阻值为40 Ω。

(1)当开关S、$S_1、$$S_2$都闭合时,小灯泡恰好正常发光,电流表示数为0.6 A,电路工作50 s,求$R_1$的阻值和电流通过$R_1$产生的热量。
(2)当电路中有元件工作时,求电路消耗的最小功率。

答案：
(1)解：当开关S、S₁、S₂都闭合时，灯L与R₁并联，电流表测干路电流。
灯L正常发光，电源电压U=Uₗ额=6V。
由P=UI得，通过灯L的电流Iₗ=Pₗ额/Uₗ额=3W/6V=0.5A。
通过R₁的电流I₁=I - Iₗ=0.6A - 0.5A=0.1A。
由I=U/R得，R₁=U/I₁=6V/0.1A=60Ω。
电流通过R₁产生的热量Q₁=W₁=UI₁t=6V×0.1A×50s=30J。
(2)解：要使电路消耗功率最小，需电路总电阻最大。
灯L电阻Rₗ=Uₗ额²/Pₗ额=(6V)²/3W=12Ω。
当S闭合，S₁、S₂断开时，R₁与R₂串联，总电阻最大。
R₂最大=40Ω，总电阻R总=R₁ + R₂最大=60Ω + 40Ω=100Ω。
最小功率P最小=U²/R总=(6V)²/100Ω=0.36W。
答：
(1)R₁阻值为60Ω，R₁产生热量为30J；
(2)电路消耗最小功率为0.36W。
