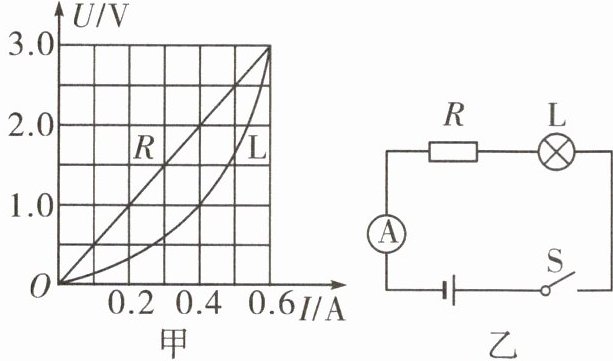

9.图甲是定值电阻R和灯泡L的电压随电流
变化关系的图像,将该定值电阻R和灯泡L 串联在图乙的电路中,闭合开关,此时电流表示数为0.4A。下列关于该电路的说法,错误的是 ( )


A.电源电压为3V
B.电阻R的阻值为5Ω
C.电阻R消耗的电功率为0.8W
D.灯泡L消耗的电功率为1.2W

答案： D

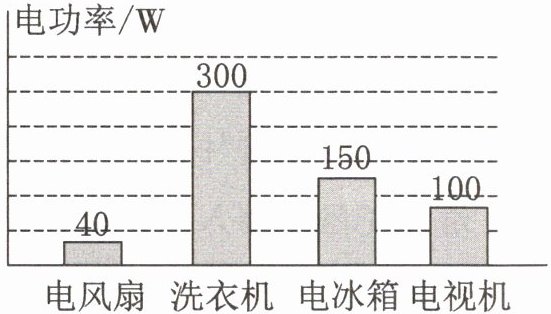

10.如图为部分家用电器的功率,一度电可供下
列电器持续正常工作时间最长的是( )


A.电风扇
B.洗衣机
C.电冰箱
D.电视机

答案： A

11.如图所示的电路中,电源电压不变。闭合开
关后,当滑片P在某一端点时,电流表示数为0.3A,小灯泡消耗的功率为0.9W;当滑片P移至中点时,电压表示数变化了2V,此时小灯泡恰好正常发光,且消耗的功率为2W。下列说法正确的是 ( )


A.电源电压为9V
B.小灯泡正常发光时的电阻为10Ω
C.滑动变阻器的最大阻值为30Ω
D.滑片P在最右端时,滑动变阻器消耗的
功率为3.2W

答案： A

12.(2024.舟山三模)有些家庭的电视机在不
观看时没有切断电源,仍然处于待机状态。
(1)若电视机待机功率为10W,一天待机
20h,则一天内待机消耗的电能为
多少？
(2)30天电视机待机消耗的电能可供一盏
25W的电灯正常工作多长时间？

答案：
(1)解：已知待机功率$P = 10W = 0.01kW$，待机时间$t = 20h$，根据电能公式$W=Pt$，可得一天待机消耗电能$W=0.01kW×20h = 0.2kW\cdot h$。
(2)解：30天待机消耗电能$W_{总}=30×0.2kW\cdot h = 6kW\cdot h$，电灯功率$P_{灯}=25W = 0.025kW$，由$t=\frac{W}{P}$得，工作时间$t=\frac{6kW\cdot h}{0.025kW}=240h$。

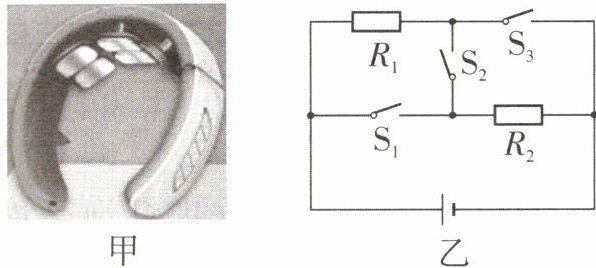

13.近年来生活节奏越来越快,用手机的低头族
也越来越多,颈部热敷仪(如图甲所示)也逐
渐风靡起来。学校项目化小组的同学想探
究它的工作原理,查看说明书后发现:该热
敷仪由6V电源供电,电路图如图乙所示,
发热部分由R1和R2组成,调温的低、中、高
三挡通过三个开关来控制(调节每个温度挡
时只闭合其中的一个开关),当电压一定时,
电路中电流越大,温度越高。已知R1为
6Ω,R2为4Ω。

(1)当______(填
开关状态)时,热敷仪处于低温挡。
(2)当S闭合,S2、S3断开时,热敷仪处于高
温挡,此时电路中的电流为______。
(3)当热敷仪处于中温挡时,持续工作
8min,产生的热量为多少?

答案：
(1)S₂闭合，S₁、S₃断开
(2)1.5A
(3)解：中温挡时闭合S₃，S₁、S₂断开，电路为R₂的简单电路。
I = U/R₂ = 6V/4Ω = 1.5A
t = 8min = 480s
Q = W = UIt = 6V×1.5A×480s = 4320J
答：产生的热量为4320J。
