《2025年一阅优品作业本九年级科学全一册华师大版》

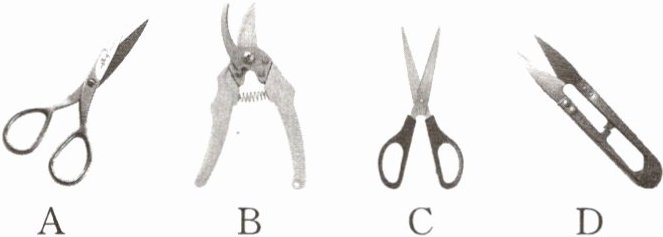

10. 在如图所示的四种剪刀中,正常使用时,动力作用点在阻力作用点和支点之间的是( )

答案： 解：杠杆的五要素包括支点、动力、阻力、动力臂和阻力臂。正常使用剪刀时，支点为连接两刀片的轴。动力作用点是手施加力的位置（通常在剪刀柄末端），阻力作用点是被剪物体与剪刀刃接触的位置。
分析各选项：
A、C、D：动力作用点（柄末端）在支点外侧，阻力作用点（刀刃接触处）在支点与动力作用点之间，即阻力在支点和动力之间。
B（园艺剪/枝剪）：动力作用点（手握柄处）位于支点和阻力作用点（刀刃前端剪枝处）之间，符合“动力作用点在阻力作用点和支点之间”的条件。
结论：B。

11. 如图所示的指甲钳中,杠杆的个数为( )


A.1
B.2
C.3
D.4

答案： C

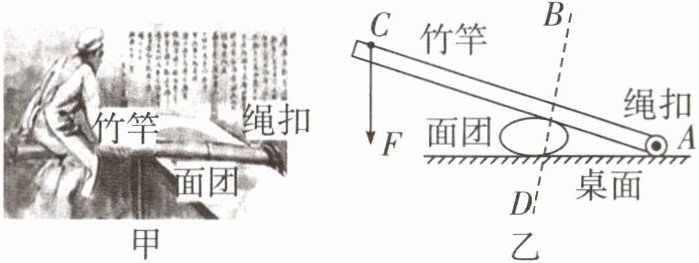

12. 如图甲所示为制作面团时的情景。把竹竿的一端固定在绳扣中,人骑在另一端施加一个向下的大小为F的力,面团被不断挤压后变得更有韧性,图乙为压面团原理图。关于压面团过程的叙述正确的是( )

A. 面团对杆的作用力方向向下
B. F的力臂长度大于AC
C. 面团被压扁说明力能使物体发生形变
D. C点向下移动的距离小于B点向下移动的距离

答案： C

13. 如图所示是网络上很火的“筷子和锤子”的照片,那么当筷子处于水平平衡时,下列说法不正确的是( )


A.该图中存在两套杠杆
B.以筷子作为杠杆,其支点在桌子与筷子的交接处
C.把筷子和锤子看成一个整体,其重心在A点的左侧
D.A点位置筷子所受到的力是锤子的重力

答案： D

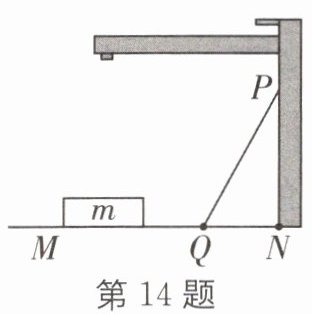

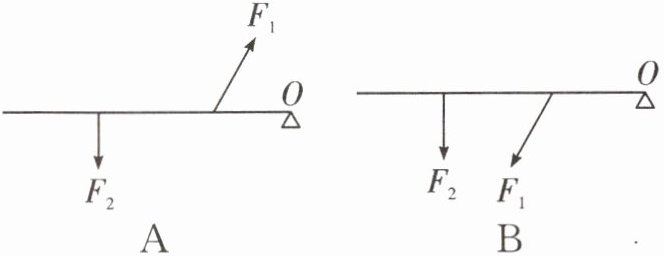

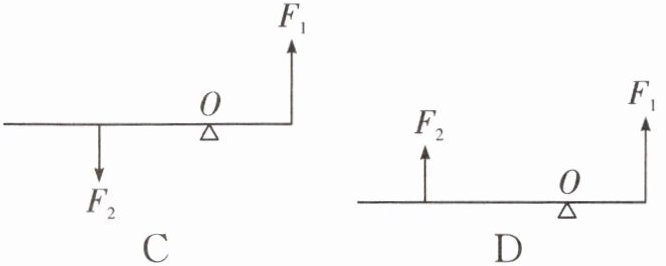

14. 如图是教室壁挂式实物展台示意图。MN为展示台,PQ为拉住展示台的连杆,m为展示物。以下是展示台承载展示物时的杠杆示意图,其中正确的是( )

答案： A

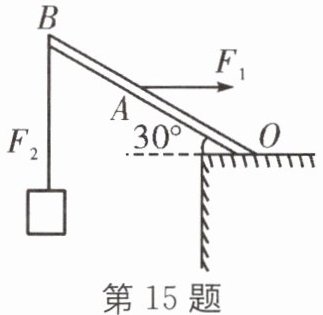

15. 1 m长的杠杆OB可绕O点转动,在杠杆的中点A处施加一水平力$F_{1}$,B端挂一重物,在如图所示的位置时,动力臂$l_{1}$= ______cm,阻力臂$l_{2}$= ______cm。(结果保留整数)

答案： 解：已知杠杆OB长1m=100cm，A为中点，OA=50cm。
动力臂$l_{1}$为OA在垂直于$F_{1}$方向的距离，$F_{1}$水平，OA与水平方向夹角30°，则$l_{1}=OA×\sin30°=50cm×0.5=25cm$。
阻力臂$l_{2}$为OB在垂直于$F_{2}$方向的距离，$F_{2}$竖直向下，OB与水平方向夹角30°，则$l_{2}=OB×\cos30°=100cm×\frac{\sqrt{3}}{2}\approx87cm$。
25；87

16. 如图为钓鱼时的示意图,将钓鱼竿看作一个杠杆,O为支点。

(1)画出阻力、动力臂和阻力臂。
(2)若忽略杠杆的重力,有同学说“在钓鱼时,鱼的重力就是钓鱼竿这个杠杆受到的阻力。”你同意这种说法吗？简述你的理由。

答案：
(1) （画图说明：过支点O作动力F作用线的垂线，垂线段即为动力臂$l_1$；鱼对钓鱼竿的拉力为阻力$F_2$，方向竖直向下，过支点O作阻力$F_2$作用线的垂线，垂线段即为阻力臂$l_2$）
(2) 不同意。理由：鱼的重力作用在鱼上，钓鱼竿受到的阻力是鱼对钓鱼竿的拉力，施力物体是鱼，受力物体是钓鱼竿，二者受力物体不同，不是同一个力。
