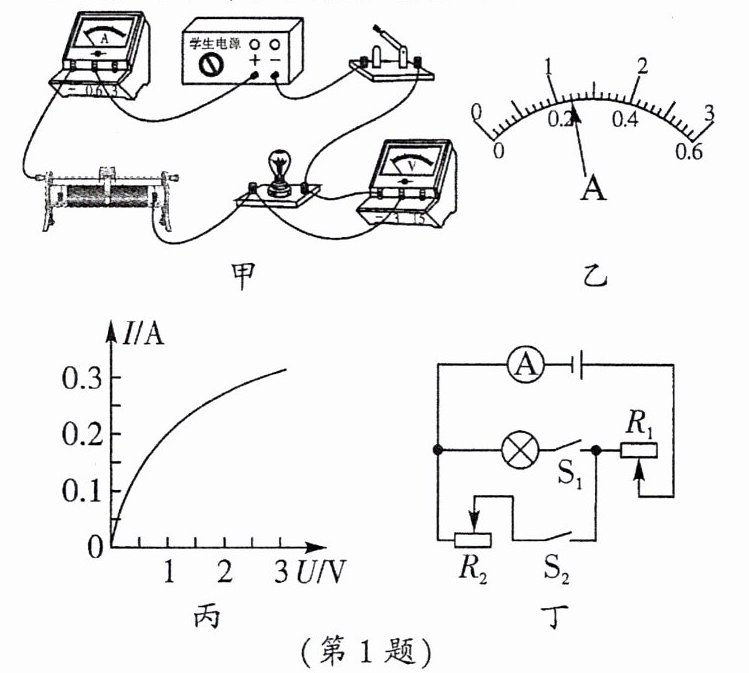

1. 小刚在实验室利用图甲所示的实验装置测量额定电压为2.5 V小灯泡的额定功率(电源电压恒定)。实验步骤如下:

(1)开关闭合前,应将滑片移到变阻器的
(2)闭合开关,移动变阻器的滑片,电流表有示数,而电压表没有示数,故障的原因可能是小灯泡
(3)排除故障后,移动变阻器的滑片到某一位置时,电压表的示数为1 V,此时应将变阻器的滑片向
(4)根据实验数据绘制的通过小灯泡的电流随其两端电压变化的图像如图丙所示,该图像不是直线的原因是
(5)小刚又设计了如图丁所示的电路,测出了只标有额定电流为0.3 A的小灯泡的额定功率。电源电压恒定,变阻器$R_1$的最大阻值为10 Ω,实验操作如下:
①闭合$S_1$,断开$S_2$,移动变阻器$R_1$的滑片,使电流表的示数为0.3 A;
②闭合$S_2$,断开$S_1$,保持变阻器$R_1$的滑片位置不动,移动变阻器$R_2$的滑片,使电流表的示数仍为0.3 A;
③
④小灯泡的额定功率为
(1)开关闭合前,应将滑片移到变阻器的
最左
(选填“最左”或“最右”)端。(2)闭合开关,移动变阻器的滑片,电流表有示数,而电压表没有示数,故障的原因可能是小灯泡
短路
(选填“短路”或“断路”)。(3)排除故障后,移动变阻器的滑片到某一位置时,电压表的示数为1 V,此时应将变阻器的滑片向
右
(选填“左”或“右”)滑动,直到电压表的示数为2.5 V时为止,此时电流表的示数如图乙所示,则电流值为0.24
A,小灯泡的额定功率为0.6
W。(4)根据实验数据绘制的通过小灯泡的电流随其两端电压变化的图像如图丙所示,该图像不是直线的原因是
小灯泡的电阻随温度的升高而增大
。实验中小灯泡随着它两端电压的增大而逐渐变亮,是因为小灯泡的亮度是由它的实际功率
决定的。(5)小刚又设计了如图丁所示的电路,测出了只标有额定电流为0.3 A的小灯泡的额定功率。电源电压恒定,变阻器$R_1$的最大阻值为10 Ω,实验操作如下:
①闭合$S_1$,断开$S_2$,移动变阻器$R_1$的滑片,使电流表的示数为0.3 A;
②闭合$S_2$,断开$S_1$,保持变阻器$R_1$的滑片位置不动,移动变阻器$R_2$的滑片,使电流表的示数仍为0.3 A;
③
闭合S₂,断开S₁
,将变阻器$R_1$的滑片移到最左端,电流表的示数为0.6 A,再将变阻器$R_1$的滑片移到最右端,电流表的示数为0.2 A;④小灯泡的额定功率为
0.9
W。
答案:
(1)最左
(2)短路
(3)右;0.24;0.6
(4)小灯泡的电阻随温度的升高而增大;实际功率
(5)③闭合S₂,断开S₁;④0.9
(1)最左
(2)短路
(3)右;0.24;0.6
(4)小灯泡的电阻随温度的升高而增大;实际功率
(5)③闭合S₂,断开S₁;④0.9

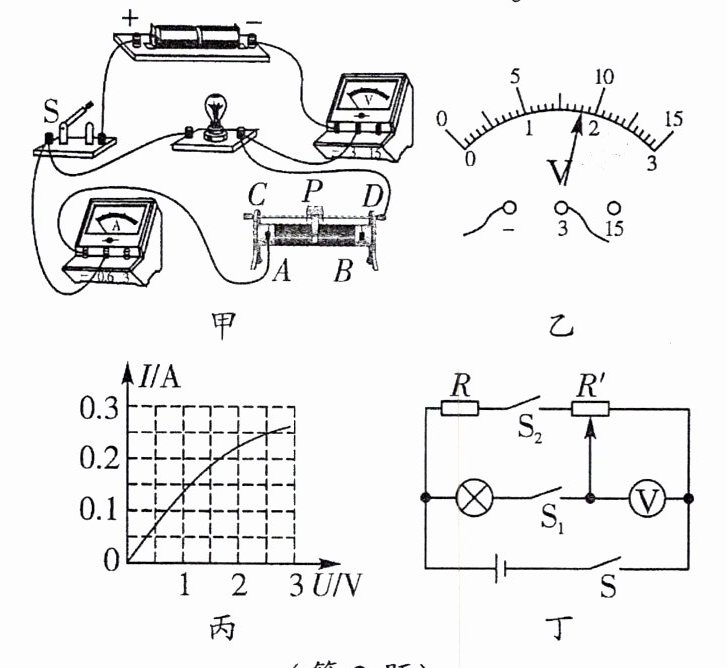

2. 在“测量小灯泡电功率”的实验中,电源电压恒为3 V,小灯泡的额定电压为2.5 V,滑动变阻器的规格为“20 Ω 1 A”。

(1)如图甲所示,闭合开关后,发现只有______有示数,经检查发现有根导线连接错误。请在错误导线上打“×”,并用笔画线代替导线,将电路连接正确。
(2)改正错误后,移动滑动变阻器的滑片到某一位置,电压表的示数如图乙所示。要测量小灯泡的额定功率,应将滑片适当向______(选填“左”或“右”)滑动。
(3)图丙是小灯泡的电流随电压变化关系的图像,根据图像可知,小灯泡的额定功率为______W。
(4)测量小灯泡的电功率______(选填“需要”或“不需要”)多次测量求平均值,原因是______。
(5)在实际测量过程中,调节滑动变阻器使其接入电路中的电阻减小$\Delta R_1$,相应的小灯泡的阻值变化$\Delta R_2$,则$\Delta R_1$______(选填“>”“<”或“=”)$\Delta R_2$。
(6)实验结束后,某同学设计了如图丁的电路来测定额定电压为3 V的小灯泡的额定功率。已知电源电压为9 V,定值电阻R的阻值为10 Ω。请帮助他完成以下实验步骤:
①开关S、$S_1$闭合,$S_2$断开,调节滑动变阻器的滑片,使电压表的示数为______V时,灯泡正常发光;
②保持滑片位置不动,开关S、$S_2$闭合,$S_1$断开,此时电压表示数为4 V;再将滑动变阻器的滑片移至最______(选填“左”或“右”)端,此时电压表示数为7 V;
③小灯泡的额定功率为$P_{额}= $______W。
(1)如图甲所示,闭合开关后,发现只有______有示数,经检查发现有根导线连接错误。请在错误导线上打“×”,并用笔画线代替导线,将电路连接正确。
电压表
(2)改正错误后,移动滑动变阻器的滑片到某一位置,电压表的示数如图乙所示。要测量小灯泡的额定功率,应将滑片适当向______(选填“左”或“右”)滑动。
左
(3)图丙是小灯泡的电流随电压变化关系的图像,根据图像可知,小灯泡的额定功率为______W。
0.625
(4)测量小灯泡的电功率______(选填“需要”或“不需要”)多次测量求平均值,原因是______。
不需要
小灯泡在不同电压下的功率不同,求平均值无意义
(5)在实际测量过程中,调节滑动变阻器使其接入电路中的电阻减小$\Delta R_1$,相应的小灯泡的阻值变化$\Delta R_2$,则$\Delta R_1$______(选填“>”“<”或“=”)$\Delta R_2$。
>
(6)实验结束后,某同学设计了如图丁的电路来测定额定电压为3 V的小灯泡的额定功率。已知电源电压为9 V,定值电阻R的阻值为10 Ω。请帮助他完成以下实验步骤:
①开关S、$S_1$闭合,$S_2$断开,调节滑动变阻器的滑片,使电压表的示数为______V时,灯泡正常发光;
6
②保持滑片位置不动,开关S、$S_2$闭合,$S_1$断开,此时电压表示数为4 V;再将滑动变阻器的滑片移至最______(选填“左”或“右”)端,此时电压表示数为7 V;
右
③小灯泡的额定功率为$P_{额}= $______W。
0.9
答案:
(1)电压表;(在原图中,将连接灯泡右接线柱与滑动变阻器C接线柱的导线打“×”,改接为灯泡右接线柱与电压表3V接线柱相连)
(2)左
(3)0.625
(4)不需要;小灯泡在不同电压下的功率不同,求平均值无意义
(5)>
(6)①6;②右;③0.9
(1)电压表;(在原图中,将连接灯泡右接线柱与滑动变阻器C接线柱的导线打“×”,改接为灯泡右接线柱与电压表3V接线柱相连)
(2)左
(3)0.625
(4)不需要;小灯泡在不同电压下的功率不同,求平均值无意义
(5)>
(6)①6;②右;③0.9
