2.(2024·内蒙古)在测量小灯泡电阻的实验中,某同学选用标有“2.5 V”字样的小灯泡进行实验。

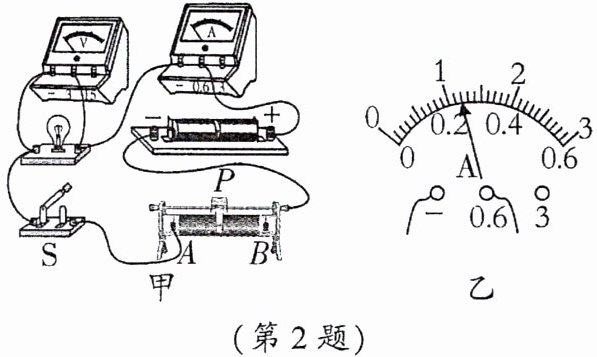

(第2题)

(1)如图甲所示连接好电路,将滑片P移至最右端,接通电路后,发现小灯泡不发光,电流表有示数,电压表示数为零,其原因可能是小灯泡______短路。
(2)排除故障后,闭合开关S,调节滑片P,电流表的示数如图乙所示为______0.24A,为测量小灯泡正常发光时的电阻,应将滑片P向______A(选填“A”或“B”)端移动。

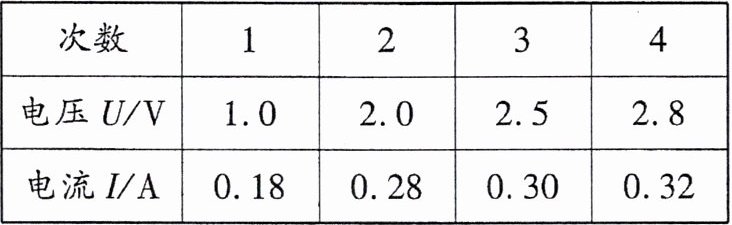

|次数|1|2|3|4|
|电压U/V|1.0|2.0|2.5|2.8|
|电流I/A|0.18|0.28|0.30|0.32|

(3)分析表格中记录的实验数据可知小灯泡正常发光时的电阻约为______8.3Ω(结果保留小数点后一位);实验中发现灯泡越亮,温度越高,结合数据可知:灯丝温度越高,电阻越______大。
(4)某同学在实验过程中发现用力捏滑片与电阻丝接触处,灯泡发光明显变亮。请依据影响导体电阻大小的因素分析,产生这一现象的原因可能是______滑片与电阻丝的接触面积增大，接触电阻减小。

答案：
(1)短路
(2)0.24；A
(3)8.3；大
(4)滑片与电阻丝的接触面积增大，接触电阻减小
