1. 实验原理:
$R = \frac{U}{I}$(欧姆定律)
。
答案:
【解析】:
本题考查的是伏安法测电阻的实验原理。伏安法测电阻是一种常用的实验方法,其基本原理是欧姆定律,即电阻、电压和电流之间的关系。在实验中,我们通过测量电阻两端的电压和流过电阻的电流,然后利用欧姆定律的公式来计算电阻的阻值。
【答案】:
实验原理:$R = \frac{U}{I}$(欧姆定律)。
本题考查的是伏安法测电阻的实验原理。伏安法测电阻是一种常用的实验方法,其基本原理是欧姆定律,即电阻、电压和电流之间的关系。在实验中,我们通过测量电阻两端的电压和流过电阻的电流,然后利用欧姆定律的公式来计算电阻的阻值。
【答案】:
实验原理:$R = \frac{U}{I}$(欧姆定律)。
2. 实验方法:伏安法,即用
电压表
测出待测电阻两端的电压U,用电流表
测出通过待测电阻的电流I,最后由$R= \frac{U}{I}$计算出待测电阻的阻值。
答案:
【解析】:
本题考查伏安法测电阻的实验方法。伏安法是一种通过测量电压和电流来计算电阻的方法。在这个实验中,我们需要使用电压表来测量待测电阻两端的电压,使用电流表来测量通过待测电阻的电流。然后,根据欧姆定律$R= \frac{U}{I}$,我们可以通过测量得到的电压U和电流I来计算待测电阻的阻值R。
【答案】:
实验方法:伏安法,即用电压表测出待测电阻两端的电压U,用电流表测出通过待测电阻的电流I,最后由$R= \frac{U}{I}$计算出待测电阻的阻值。
本题考查伏安法测电阻的实验方法。伏安法是一种通过测量电压和电流来计算电阻的方法。在这个实验中,我们需要使用电压表来测量待测电阻两端的电压,使用电流表来测量通过待测电阻的电流。然后,根据欧姆定律$R= \frac{U}{I}$,我们可以通过测量得到的电压U和电流I来计算待测电阻的阻值R。
【答案】:
实验方法:伏安法,即用电压表测出待测电阻两端的电压U,用电流表测出通过待测电阻的电流I,最后由$R= \frac{U}{I}$计算出待测电阻的阻值。
3. 实验器材:电源、开关、导线、
电压表
、电流表
、滑动变阻器
、待测电阻。
答案:
【解析】:
本题考查了“伏安法”测电阻的实验中所需的实验器材。在“伏安法”测电阻的实验中,我们需要使用电压表来测量电阻两端的电压,使用电流表来测量通过电阻的电流,然后利用欧姆定律$R = \frac{U}{I}$来计算电阻的阻值。因此,除了题目中给出的电源、开关、导线和待测电阻外,我们还需要电压表、电流表以及滑动变阻器来调节电路中的电流和电压,从而进行多次测量提高测量的准确性。
【答案】:
电压表;电流表;滑动变阻器。
本题考查了“伏安法”测电阻的实验中所需的实验器材。在“伏安法”测电阻的实验中,我们需要使用电压表来测量电阻两端的电压,使用电流表来测量通过电阻的电流,然后利用欧姆定律$R = \frac{U}{I}$来计算电阻的阻值。因此,除了题目中给出的电源、开关、导线和待测电阻外,我们还需要电压表、电流表以及滑动变阻器来调节电路中的电流和电压,从而进行多次测量提高测量的准确性。
【答案】:
电压表;电流表;滑动变阻器。
4. 实验电路图:如图所示。

答案:
【解析】:
本题考查“伏安法”测电阻的实验电路图识别及相关原理。在“伏安法”测电阻实验中,需要用电压表测量电阻两端的电压,电流表测量通过电阻的电流,然后根据欧姆定律$R = \frac{U}{I}$计算电阻值。从电路图中可以看到,电压表与待测电阻$R$并联,电流表与待测电阻$R$串联,滑动变阻器串联在电路中,通过改变其接入电路的电阻来改变电路中的电流和待测电阻两端的电压,电源提供电能,开关控制电路的通断。
【答案】:
该电路图为“伏安法”测电阻的实验电路图。电压表并联在待测电阻$R$两端,用于测量$R$两端的电压$U$;电流表串联在电路中,用于测量通过$R$的电流$I$;滑动变阻器串联在电路中,可改变电路中的电流和$R$两端的电压;电源提供电能,开关控制电路通断。根据欧姆定律$R=\frac{U}{I}$,可通过测量出的电压$U$和电流$I$计算出待测电阻$R$的阻值。
本题考查“伏安法”测电阻的实验电路图识别及相关原理。在“伏安法”测电阻实验中,需要用电压表测量电阻两端的电压,电流表测量通过电阻的电流,然后根据欧姆定律$R = \frac{U}{I}$计算电阻值。从电路图中可以看到,电压表与待测电阻$R$并联,电流表与待测电阻$R$串联,滑动变阻器串联在电路中,通过改变其接入电路的电阻来改变电路中的电流和待测电阻两端的电压,电源提供电能,开关控制电路的通断。
【答案】:
该电路图为“伏安法”测电阻的实验电路图。电压表并联在待测电阻$R$两端,用于测量$R$两端的电压$U$;电流表串联在电路中,用于测量通过$R$的电流$I$;滑动变阻器串联在电路中,可改变电路中的电流和$R$两端的电压;电源提供电能,开关控制电路通断。根据欧姆定律$R=\frac{U}{I}$,可通过测量出的电压$U$和电流$I$计算出待测电阻$R$的阻值。
5. 实验步骤:①根据电路图正确连接电路,注意连接电路时开关要
断开
,滑动变阻器的滑片应放在阻值最大
处。②闭合开关,三次改变滑动变阻器的阻值,分别读出电压表、电流表的读数,并记录。计算出各次的电阻值,最后求出电阻的平均值
,作为被测电阻的阻值。
答案:
【解析】:
本题主要考查“伏安法”测电阻的实验步骤和数据处理方法。在实验中,连接电路时需要注意的安全事项,以及为了减小误差,对测量数据的处理方法。
连接电路时,为了保护电路中的元件,开关需要断开,防止电路接通时可能产生的短路或过流现象。同时,滑动变阻器的滑片应放在阻值最大处,这样可以在闭合开关时,使电路中的电流最小,进一步保护电路。
在实验过程中,通过改变滑动变阻器的阻值,可以改变电路中的电流和电压,从而得到多组电压和电流的读数。根据欧姆定律,可以计算出各次的电阻值。但是,由于实验中存在误差,所以各次计算出的电阻值可能会有所不同。为了得到更准确的电阻值,需要求出这些电阻值的平均值,作为被测电阻的阻值。
【答案】:
①断开;阻值最大
②平均值
本题主要考查“伏安法”测电阻的实验步骤和数据处理方法。在实验中,连接电路时需要注意的安全事项,以及为了减小误差,对测量数据的处理方法。
连接电路时,为了保护电路中的元件,开关需要断开,防止电路接通时可能产生的短路或过流现象。同时,滑动变阻器的滑片应放在阻值最大处,这样可以在闭合开关时,使电路中的电流最小,进一步保护电路。
在实验过程中,通过改变滑动变阻器的阻值,可以改变电路中的电流和电压,从而得到多组电压和电流的读数。根据欧姆定律,可以计算出各次的电阻值。但是,由于实验中存在误差,所以各次计算出的电阻值可能会有所不同。为了得到更准确的电阻值,需要求出这些电阻值的平均值,作为被测电阻的阻值。
【答案】:
①断开;阻值最大
②平均值
(1)该实验的原理是

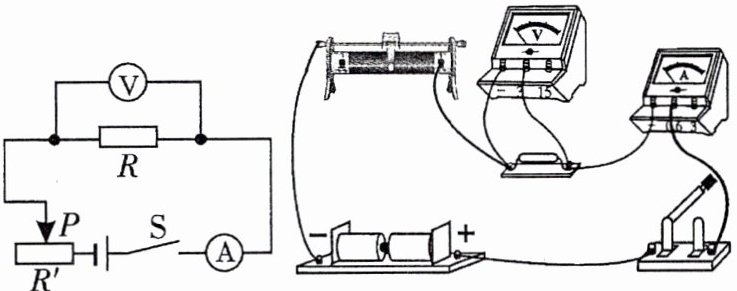

(2)按照图甲电路,请在图乙中用笔画线代替导线,将电路连接完整,要求滑片P向左端滑动时,电路中的电流变大。
(3)连接好电路,闭合开关,发现电流表无示数,电压表示数接近电源电压,可能的电路故障是
(4)排除故障后,闭合开关,改变电阻两端的电压,进行了三次测量,在第3次测量中电流表的示数如图丙所示,其示数为
|实验次数|电压U/V|电流I/A|电阻R/Ω|
|1|1.5|0.31|4.8|
|2|2.0|0.40|5.0|
|3|2.5|
(5)现有另一个未知电阻$R_1($阻值约为400 Ω),若仅将图甲中的R_x替换为$R_1,$其他器材和电路连接不变,则不能测出$R_1$的阻值,其原因是
$R=\frac{U}{I}$
。(2)按照图甲电路,请在图乙中用笔画线代替导线,将电路连接完整,要求滑片P向左端滑动时,电路中的电流变大。
(滑动变阻器C接线柱与电阻R_x右端接线柱相连)
(3)连接好电路,闭合开关,发现电流表无示数,电压表示数接近电源电压,可能的电路故障是
R_x断路
。(4)排除故障后,闭合开关,改变电阻两端的电压,进行了三次测量,在第3次测量中电流表的示数如图丙所示,其示数为
0.50
A,本次实验测得的定值电阻的阻值为5.0
Ω。将三次实验数据记录在下表中,则定值电阻R_x的阻值为4.9
Ω。(结果保留一位小数)|实验次数|电压U/V|电流I/A|电阻R/Ω|
|1|1.5|0.31|4.8|
|2|2.0|0.40|5.0|
|3|2.5|
0.50
|5.0
|(5)现有另一个未知电阻$R_1($阻值约为400 Ω),若仅将图甲中的R_x替换为$R_1,$其他器材和电路连接不变,则不能测出$R_1$的阻值,其原因是
电流太小,电流表无法准确读数
。
答案:
(1)$R=\frac{U}{I}$
(2)(滑动变阻器C接线柱与电阻$R_x$右端接线柱相连)
(3)$R_x$断路
(4)0.50;5.0;4.9
(5)电流太小,电流表无法准确读数
(1)$R=\frac{U}{I}$
(2)(滑动变阻器C接线柱与电阻$R_x$右端接线柱相连)
(3)$R_x$断路
(4)0.50;5.0;4.9
(5)电流太小,电流表无法准确读数
1.(2024·聊城)在“制作定值电阻”的实践活动中,同学们在实验室找到一捆镍铬合金丝,其包装上标有“横截面积$1 mm^2,$长度10 m”的字样。为了利用这捆镍铬合金丝制作一个8 Ω的定值电阻,同学们先将这捆镍铬合金丝两端的绝缘皮刮掉接到接线柱上,然后进行了如下操作:

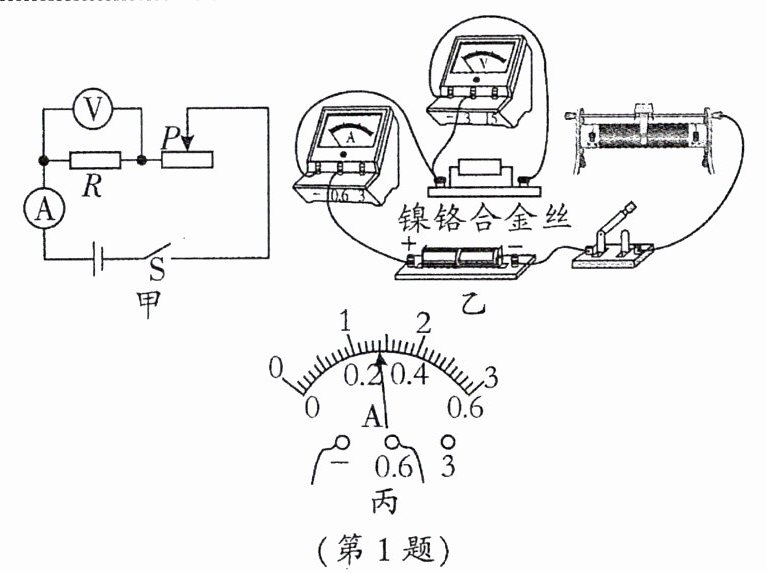

(1)根据甲图的电路图,以笔画线代替导线将乙图的实物电路连接完整(要求:滑动变阻器右移时,电路中的电流变小,且导线不能交叉)。

(2)闭合开关后,移动滑动变阻器滑片的过程中发现电流表、电压表均有示数,但始终不变化,出现这一现象的原因可能是
A.镍铬合金丝短路
B.镍铬合金丝断路
C.滑动变阻器短路
D.滑动变阻器断路
(3)排除故障后闭合开关,移动滑动变阻器的滑片改变这捆镍铬合金丝两端的电压,测得多组电压及电流的值,将数据填入表格中。第3次实验时,电流表的示数如图丙所示,则测得的电流为

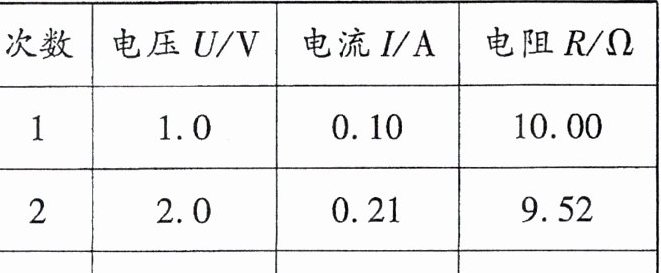

|次数|电压U/V|电流I/A|电阻R/Ω|
|1|1.0|0.10|10.00|
|2|2.0|0.21|9.52|

|3|3.0|
(4)为了确定这捆镍铬合金丝的电阻,上表在设计时还应增加的一项内容为
(5)根据实验的计算结果,制作8 Ω的定值电阻应截取长度约为
(1)根据甲图的电路图,以笔画线代替导线将乙图的实物电路连接完整(要求:滑动变阻器右移时,电路中的电流变小,且导线不能交叉)。
(2)闭合开关后,移动滑动变阻器滑片的过程中发现电流表、电压表均有示数,但始终不变化,出现这一现象的原因可能是
C
(填字母)。A.镍铬合金丝短路
B.镍铬合金丝断路
C.滑动变阻器短路
D.滑动变阻器断路
(3)排除故障后闭合开关,移动滑动变阻器的滑片改变这捆镍铬合金丝两端的电压,测得多组电压及电流的值,将数据填入表格中。第3次实验时,电流表的示数如图丙所示,则测得的电流为
0.30
A,计算该次的电阻值为10.00
Ω(结果保留两位小数)。|次数|电压U/V|电流I/A|电阻R/Ω|
|1|1.0|0.10|10.00|
|2|2.0|0.21|9.52|
|3|3.0|
0.30
|10.00
|(4)为了确定这捆镍铬合金丝的电阻,上表在设计时还应增加的一项内容为
电阻的平均值(或平均电阻)
。(5)根据实验的计算结果,制作8 Ω的定值电阻应截取长度约为
8.00
m的镍铬合金丝。
答案:
(1) (实物连接图需根据甲图及要求绘制,滑动变阻器应接左下接线柱与镍铬合金丝串联,此处无法直接展示图形)
(2) C
(3) 0.30;10.00
(4) 电阻的平均值(或平均电阻)
(5) 8.00
(1) (实物连接图需根据甲图及要求绘制,滑动变阻器应接左下接线柱与镍铬合金丝串联,此处无法直接展示图形)
(2) C
(3) 0.30;10.00
(4) 电阻的平均值(或平均电阻)
(5) 8.00
